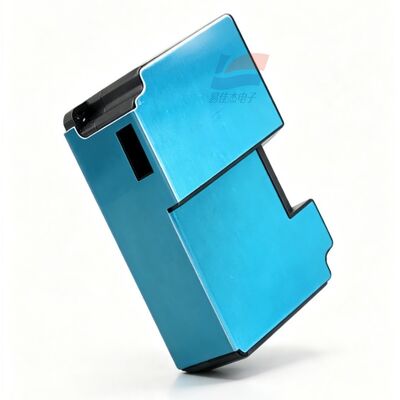

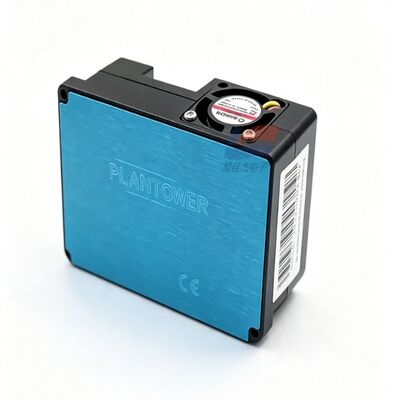

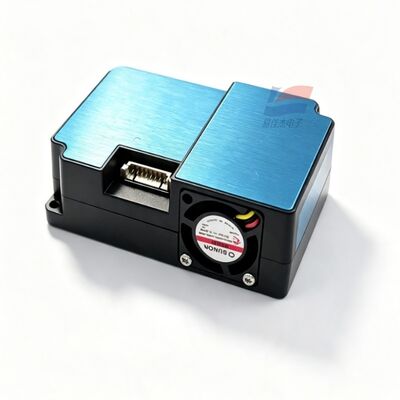

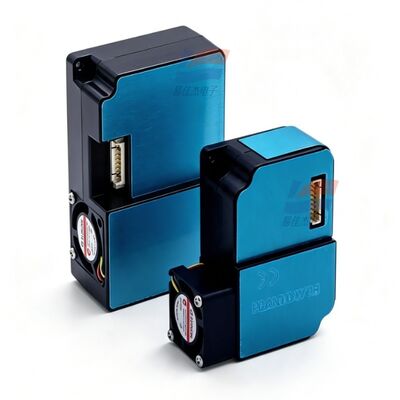

YJJ PMS1003 Laser PM2.5 PM10 Dust Sensor UART Digital Air Particle Detection Module

Deskripsi Produk:

YJJ PMS1003 Sensor Debu PM2.5 PM10 Laser Modul Deteksi Partikel Udara Digital UART

Fitur:

I. Pengenalan Produk

PMS1003 adalah sensor partikulat tipe hamburan laser serbaguna, dilengkapi dengan kipas mini untuk penghisapan dan pengambilan sampel, output digital TTL-UART. Sensor ini dapat secara bersamaan mendeteksi berbagai rentang ukuran partikel debu 0,3 - 10 μm dan mengeluarkan konsentrasi PM1.0/PM2.5/PM10. Sensor ini terutama digunakan dalam instrumen deteksi udara, pemurni udara, dan pengembangan peralatan pemantauan lingkungan.

II. Parameter Teknis Rinci

Tabel

Item Parameter Spesifikasi Parameter

Prinsip Deteksi Hamburan Mie Laser

Rentang Ukuran Partikel yang Dapat Dideteksi 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efisiensi Penghitungan 50% @ 0,3 μm; 98% ≥ 0,5 μm

Rentang Pengukuran Efektif PM2.5 0 - 500 μg/m³

Rentang Pengukuran Beban Lebih PM2.5 Hingga ≥ 1000 μg/m³

Resolusi Konsentrasi 1 μg/m³

Kesalahan Pengukuran 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Respons Pengambilan Sampel Tunggal < 1s; Respons Stabil Keseluruhan ≤ 10s

Volume Udara Pengambilan Sampel Standar 0,1L

Tegangan Catu Daya DC 4,5 - 5,5V, tipikal 5V

Arus Konsumsi Daya ≤ 100mA

Arus Tidur Siaga ≤ 200μA

Antarmuka Komunikasi TTL-UART (Level 3,3V), Pergantian Pengambilan Sampel Tidur/Berkelanjutan

Rentang Suhu Operasi -10°C ~ +60°C

Rentang Kelembaban Operasi 0 - 95% RH, Tanpa Kondensasi

Rentang Suhu Penyimpanan -40°C ~ +85°C

Ukuran Keseluruhan 65 × 42,3 × 23 mm

Waktu Rata-rata Antar Kegagalan ≥ 3 Tahun

III. Fungsi Pin

VCC - Catu Daya 5V

GND - Ground

SET - Pin Mode; Level tinggi untuk pengambilan sampel berkelanjutan, Level rendah untuk mode tidur dan hemat daya RXD

TXD (transmisi/penerimaan port serial 3,3V)

Pin reset RESET

IV. Keunggulan Produk Utama

Kipas bawaan untuk intake aktif, respons deteksi cepat

Output jumlah debu berbagai ukuran partikel, konsentrasi massa PM1.0/PM2.5/PM10

Dukungan untuk mode tidur dan konsumsi daya rendah, kompatibel dengan perangkat bertenaga baterai

Port serial TTL langsung terhubung ke mikrokontroler, pengembangan sederhana

V. Tujuan Aplikasi Industri

Pemurni udara rumah tangga, probe pemantauan debu sistem udara segar

Detektor kualitas udara dalam ruangan, pengingat PM2.5

Rumah pintar, sistem kontrol keamanan bangunan

Peralatan pemantauan debu sederhana di bengkel dan pabrik, lokasi konstruksi

Detektor lingkungan portabel luar ruangan, terminal pemantauan lingkungan

Tiang pengisian daya, kabinet kontrol, deteksi udara di peternakan
