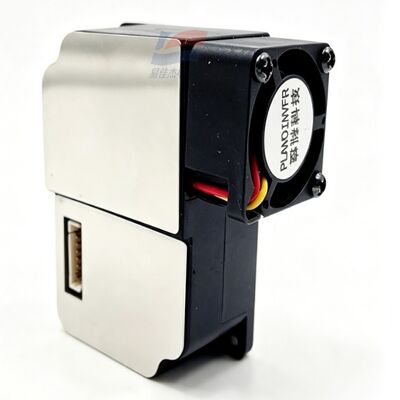

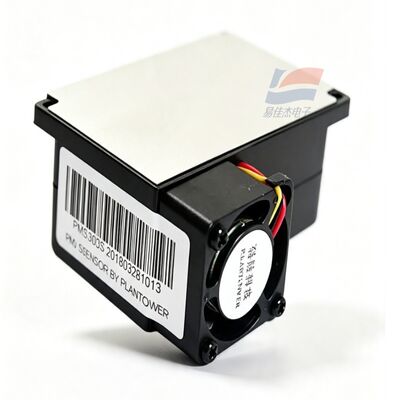

YJJ PMS3003 Laser PM2.5 PM10 Sensor debu UART Digital Particle Detection Module

Deskripsi produk:

YJJ PMS3003 Laser PM2.5 PM10 Sensor debu UART Digital Particle Detection Module

Fitur:

I. Pengantar Produk

PMS3003 adalah sensor debu jenis laser scattering generasi ketiga, dilengkapi dengan kipas udara miniatur; outputnya PM1.0, PM2.5, konsentrasi massa PM10 dan jumlah partikel berukuran ganda melalui port serial TTL-UART. Dibandingkan dengan PMS1003, telah meningkatkan anti-interferensi dan stabilitas, dengan cangkang pelindung logam,cocok untuk pengembangan peralatan kualitas udara dalam dan luar ruangan.

II. Parameter Teknis Lengkap

Tabel

Rincian Spesifikasi Item Parameter

Prinsip Deteksi Laser Mie Scattering

Kisaran Ukuran Partikel 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efisiensi Penghitungan Partikel 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Jangkauan standar 0 - 500 μg/m3

Batas atas pengukuran overload ≥ 1000 μg/m3

Resolusi konsentrasi 1 μg/m3

Keakuratan pengukuran 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Tanggapan pengambilan sampel tunggal < 1 s; Tanggapan stabil keseluruhan ≤ 10 s

Tingkat aliran udara pengambilan sampel 0,1 L/menit

Tegangan Pasokan Daya DC 4,5 - 5,5V, 5V khas

Arus kerja normal ≤ 100mA

Standby saat tidur ≤ 200μA

Interface Komunikasi TTL-UART, Baud Rate 9600, Tingkat 3.3V, Mendukung Mode Membaca Aktif/Passif

Suhu operasi -10°C ~ +60°C

Suhu penyimpanan -40°C ~ +85°C

Kelembaban Operasi 0 - 95% RH (Tidak Kondensasi)

Dimensi 65 × 42,3 × 23 mm

Waktu rata-rata antara kegagalan ≥ 5 tahun

III. 8Pin Pinout Definisi

VCC: 5V Power Supply

GND: Tanah

SET: Mode Pin; Tingkat Tinggi = Pengambilan Sampel Kontinyu, Tingkat Rendah = Penghematan Daya Tidur

RXD: Sensor Serial Port Receive

TXD: Transmisi Serial Port Sensor

Reset: Modul Reset Pin

7, 8. Pin yang tidak digunakan

IV. Keuntungan Produk

Chip kontrol utama generasi ketiga, drift jangka panjang yang lebih kecil, ketahanan yang lebih baik terhadap gangguan minyak masak dan uap air daripada PMS1003

Mendukung konsumsi daya tidur rendah, cocok untuk detektor portabel bertenaga baterai

Dapat menghasilkan dua set data: kuantitas partikel asli dan konsentrasi PM kalibrasi CF standar

Kerangka pelindung logam, mengisolasi gangguan elektromagnetik papan sirkuit

V. Tujuan Aplikasi Industri

Pembersih Udara, Sistem Udara Tawar, AC Pusat Ventilasi Monitoring debu Sonde

Home/Komersial PM2.5 Detektor Kualitas Udara, Haze Alarm

Probe pemantauan debu konstruksi, bengkel, pabrik, terminal pemantauan udara rumah pembiakan

Smart Home, Sistem Kontrol Otomatis Ventilasi Bangunan

Detektor Udara Kendaraan, Peralatan Deteksi Lingkungan Luar Portable

Power Inverter, Kabinet Kontrol Listrik, Monitoring Partikel Rumah Kaca Rumah Kaca
