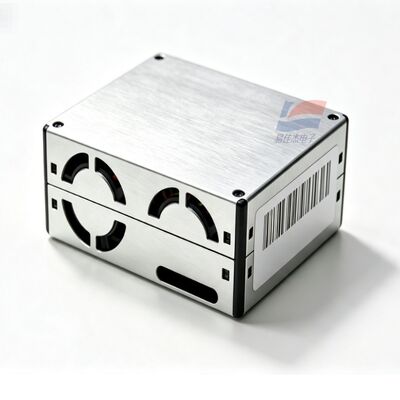

Modul Sensor Debu Partikulat Digital UART Laser YJJ PMS6003 PM2.5 PM10

Deskripsi produk:

YJJ PMS6003 Laser PM2.5 PM10 Dust Sensor UART Digital Particulate Matter Detection Module

Fitur:

I. Pengantar Produk

PMS6003 adalah sensor debu kalibrasi laser ganda generasi keenam dengan casing paduan logam-aluminium.drift jangka panjang yang sangat rendah, dan output port serial TTL-UART yang mampu menampilkan jumlah partikel ukuran partikel ganda, konsentrasi PM1.0/PM2.5/PM10.Ini menawarkan stabilitas dan umur yang jauh lebih baik, membuatnya cocok untuk pengembangan peralatan pemantauan kualitas udara online jangka panjang kelas industri.

Sensor PMS6003

II. Parameter Teknis Lengkap

Prinsip deteksi: Pembagian Mie laser ganda, kalibrasi saling jalur optik ganda

Resolusi ukuran partikel: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efisiensi Penghitungan Partikel: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Jangkauan normal: 0 - 500 μg/m3

Rentang PM2.5 Overload: ≥ 1000 μg/m3

Resolusi konsentrasi: 1 μg/m3

Keakuratan pengukuran: 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Durasi pengambilan sampel tunggal: < 1 s; Sistem respon stabil ≤ 10 s

Volume aliran udara pengambilan sampel: 0,1 L/menit

Tegangan catu daya: DC 4.5 - 5.5V, standar 5V

Arus kerja normal: ≤ 100mA

Tekan Standby Tidur: ≤ 2mA

Interface Komunikasi: TTL-UART, baud rate 9600, tingkat 3.3V, mendukung upload aktif, mode pertanyaan pasif

Suhu operasi: -10°C ~ +60°C

Suhu penyimpanan: -40°C ~ +85°C

Kelembaban yang berlaku: 0 - 95% RH (tidak ada kondensasi)

Bahan casing: casing berlapis logam

Ukuran keseluruhan: 50 × 38 × 21 mm (volume lebih kecil dari PMS1003/3003)

Rata-rata umur bebas kesalahan: ≥ 10 tahun (umur laser dua kali lipat)

III. 8-pin Pinout

VCC: 5V Power Supply

GND: Tanah

SET: Mode Pin; Tingkat tinggi = pengambilan sampel terus menerus, Tingkat rendah = penghematan daya tidur

RXD: Sensor Serial Port Receive

TXD: Transmisi Serial Port Sensor

Reset: Reset perangkat keras tingkat rendah

7 - 8. Pin cadangan NC

IV. Keuntungan Produk Utama

Kalibrasi jalur optik laser ganda, menekan drift penuaan laser, umur yang sangat panjang

Casing logam miniatur, interferensi anti-elektromagnetik yang unggul dan ketahanan terhadap asap minyak dan interferensi uap air dibandingkan dengan model sebelumnya

Konsumsi daya tidur rendah, cocok untuk instrumen deteksi portabel bertenaga baterai lithium

Hasil data jumlah partikel mentah dan konsentrasi partikel yang dikalibrasi CF

Konsistensi kalibrasi pabrik yang tinggi, tidak perlu kalibrasi sekunder untuk sejumlah besar peralatan

V. Tujuan Aplikasi Industri

Sistem udara segar, pemurni udara kelas atas, probe pemantauan partikel saluran pendingin udara pusat

Instrumen deteksi udara dalam ruangan komersial, perangkat alarm kabut PM2,5 dalam ruangan

Pemantauan debu di situs konstruksi secara online, bengkel, pabrik, terminal pemantauan debu terowongan

Instrumen pemantauan udara yang dipasang di kendaraan, stasiun pengisian, kabinet kontrol listrik, pemantauan lingkungan rumah kaca

IoT rumah cerdas, sistem kontrol otomatis ventilasi bangunan, peralatan deteksi lingkungan portabel di luar ruangan
