Modul Sensor Debu Partikulat Udara Digital UART Laser PM2.5 PM10 YJJ PMS9103M

Deskripsi Produk:

YJJ PMS9103M Sensor Debu Laser PM2.5 PM10 Modul Deteksi Partikulat Udara Digital UART

Fitur:

I. Pengantar Produk

PMS9103M adalah sensor partikulat hamburan laser ultra-tipis baru dengan ketebalan hanya 12mm. Dilengkapi dengan cangkang pelindung logam enam sisi. Dilengkapi dengan kipas penghisap mikro dan memiliki output digital TTL-UART. Dapat mendeteksi partikel dengan diameter mulai dari 0,3 hingga 10 μm, dan mengeluarkan konsentrasi massa PM1.0/PM2.5/PM10. Memiliki desain yang ringan dan ringkas, ketahanan yang kuat terhadap interferensi elektromagnetik, dan cocok untuk perangkat portabel dan detektor kualitas udara kecil.

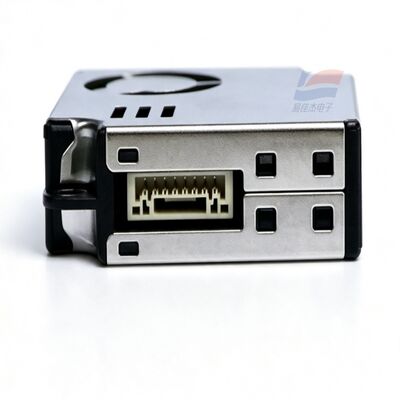

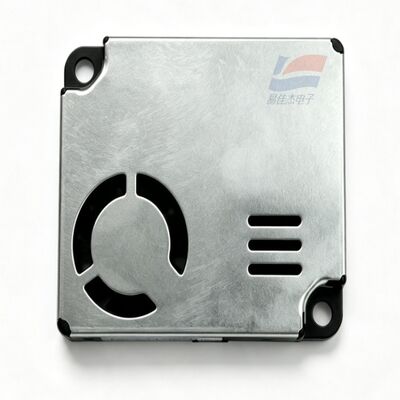

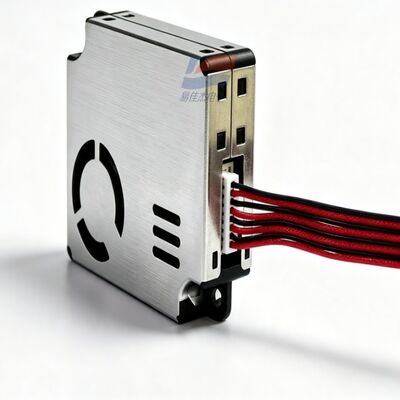

Tampilan Sensor

II. Parameter Teknis Lengkap

Prinsip Deteksi: Hamburan Mie Laser

Rentang Ukuran Partikel: 0,3~1,0 μm, 1,0~2,5 μm, 2,5~10 μm

Efisiensi Penghitungan Partikel: 50% pada 0,3 μm; 98% pada ≥0,5 μm

Rentang Pengukuran Standar PM2.5: 0 - 500 μg/m³

Rentang Kelebihan Beban: 0 - 1000 μg/m³

Resolusi Konsentrasi: 1 μg/m³

Akurasi Pengukuran: ±10 μg/m³ untuk 0 - 100 μg/m³; ±10%FS untuk 100 - 500 μg/m³

Waktu Respons Tunggal: ≤1s; Respons Stabil Seluruh Mesin ≤10s

Volume Udara Sampel Tunggal: 0,1L

Catu Daya Standar: DC5V (4,5 - 5,5V)

Arus Puncak Kerja: ≤100mA

Arus Siaga Tidur: ≤200 μA

Antarmuka Komunikasi: TTL-UART, baud rate 9600, level 3,3V, mode unggah aktif / kueri pasif ganda

Suhu Operasi: -10 °C ~ +60 °C

Suhu Penyimpanan: -40 °C ~ +80 °C

Kelembaban Operasi: 0 - 95% RH, tidak boleh ada kondensasi

Ukuran Keseluruhan: 48 × 40 × 12 mm (badan ultra-tipis)

Waktu Rata-rata Antar Kegagalan: ≥15000 jam

Struktur Cangkang: Pelindung penuh logam, ketahanan kuat terhadap interferensi elektromagnetik dan interferensi asap minyak

III. Pinout 8Pin

VCC: Catu Daya +5V

GND: Ground Terminal Negatif Catu Daya

SET: Pin Mode; Level tinggi = pengambilan sampel berkelanjutan; Level rendah = mode tidur dan hemat daya

RXD: Penerimaan Port Serial Sensor (3,3V)

TXD: Transmisi Port Serial Sensor (3,3V)

RESET: Pin reset perangkat keras level rendah

7, 8. Pin Cadangan NC

IV. Keunggulan Produk Inti

Ketebalan ultra-tipis 12mm, cocok untuk ruang sempit dan terpasang di perangkat portabel

Cangkang pelindung logam enam sisi, deteksi stabil di lingkungan elektromagnetik yang kompleks

Mendukung mode tidur daya rendah, ramah untuk detektor portabel yang ditenagai oleh baterai lithium

Dapat mengeluarkan data hitungan partikel mentah + parameter konsentrasi PM yang dikalibrasi

Minimum mampu menangkap partikel ultra-halus 0,3 μm, sensitivitas sangat baik

V. Penggunaan Industri yang Berlaku

Detektor kualitas udara desktop kecil, probe kualitas udara portabel genggam

Pemurni udara miniatur, probe debu terpasang untuk kendaraan

Pengontrol kontrol risiko rumah pintar, modul kecil untuk peralatan ventilasi

Pemantauan debu di rumah kaca, lemari kontrol listrik, tumpukan pengisian daya, kotak instrumen

Perangkat deteksi lingkungan yang dapat dikenakan, terminal pemantauan lingkungan ultra-tipis
