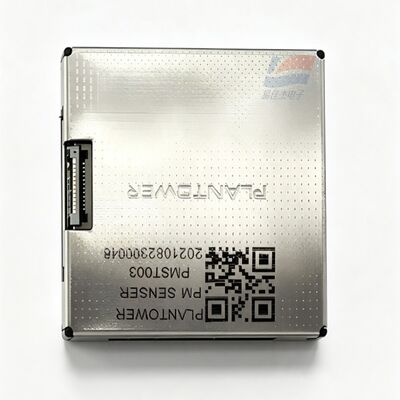

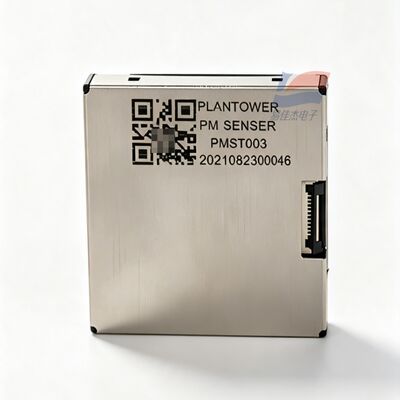

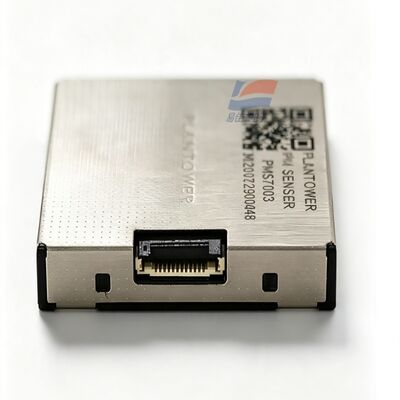

YJJ PMST003 Laser PM2.5 PM10 Dust Sensor UART Digital Particulate Matter Detection Module

Deskripsi Produk:

YJJ PMST003 Laser PM2.5 PM10 Sensor Debu Modul Deteksi Partikulat Digital UART

Fitur:

I. Pengantar Produk

Sensor Debu Hamburan Laser Ultra-tipis PMST003, dengan ketebalan total hanya 6,4 mm, menampilkan cangkang pelindung logam tertutup penuh enam sisi; ia mengeluarkan konsentrasi massa PM1.0, PM2.5, PM10 dan jumlah partikel multi-ukuran melalui port serial TTL-UART. Produk ini dirancang untuk volume yang sangat kecil, anti-interferensi elektromagnetik yang sangat baik, dan cocok untuk perangkat deteksi udara portabel dan dapat dikenakan yang ringkas.

II. Parameter Teknis Lengkap

Prinsip Deteksi: Hamburan Cahaya Mie Laser

Rentang Ukuran Partikel Deteksi: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efisiensi Penghitungan Partikel: 50% @ 0,3 μm; 98% ≥ 0,5 μm

Rentang Standar PM2.5: 0 - 500 μg/m³

Rentang Kelebihan Beban PM2.5: 0 - 1000 μg/m³

Resolusi Konsentrasi: 1 μg/m³

Akurasi Pengukuran: 0 - 100 μg/m³ ± 10 μg/m³; 100 - 1000 μg/m³ ± 10%FS

Respons Sampel Tunggal: < 1s; Respons Stabil Seluruh Mesin ≤ 10s

Volume Udara Sampel Tunggal: 0,1L

Catu Daya Standar: DC 4,5 - 5,5V, tipikal 5V

Arus Puncak Kerja: ≤ 100mA

Arus Siaga Tidur: ≤ 2mA

Antarmuka Komunikasi: TTL-UART, baud rate 9600, level 3,3V, mendukung mode unggah aktif / kueri pasif

Suhu Operasi: -10 °C ~ +60 °C

Suhu Penyimpanan: -40 °C ~ +80 °C

Kelembaban Operasi: 0 - 95% RH, tidak boleh ada kondensasi

Ukuran Keseluruhan: 38 × 35 × 6,4 mm (Ultra-tipis 6,4 mm)

Waktu Rata-rata Antar Kegagalan: ≥ 20.000 jam

Struktur Cangkang: Pelindung enam sisi sepenuhnya logam, ketahanan kuat terhadap asap minyak dan interferensi elektromagnetik

III. Definisi Pin (konektor 10-pin)

VCC: Catu Daya +5V

GND: Ground

SET: Mode Kerja; Level tinggi untuk pengambilan sampel berkelanjutan, level rendah untuk tidur dan hemat daya

RXD: Penerimaan Port Serial Sensor (3,3V)

TXD: Transmisi Port Serial Sensor (3,3V)

RESET: Pin reset perangkat keras level rendah

7 - 10. Pin Jarak NC

IV. Keunggulan Produk Inti

Bodi Ultra-tipis 6,4 mm, cocok untuk rongga internal sempit dan perangkat portabel yang dapat dikenakan

Cangkang pelindung logam tertutup, deteksi stabil di lingkungan elektromagnetik yang kompleks

Mendukung mode tidur untuk konsumsi daya rendah, kompatibel dengan peralatan bertenaga baterai lithium

Mengeluarkan data jumlah partikel mentah dan data konsentrasi PM yang dikalibrasi

Konsistensi kalibrasi pabrik tinggi, tidak perlu kalibrasi sekunder untuk jumlah instrumen yang besar

V. Tujuan Aplikasi Industri

Detektor udara genggam ultra-tipis, modul deteksi lingkungan yang dapat dikenakan

Pemurni udara kendaraan miniatur, peralatan deteksi udara desktop kecil

Pengontrol kontrol risiko rumah pintar, peralatan ventilasi mikro

Unit catu daya, kabinet kontrol listrik, pemantauan debu internal sasis instrumen presisi

Terminal pemantauan lingkungan IoT ultra-tipis, perangkat yang dapat dikenakan, modul deteksi udara gelang
