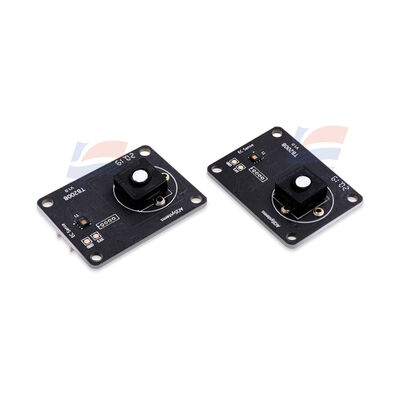

YJJ TB200B-ES1-O2-25 Solid-State Oxygen Gas Sensor Module untuk peralatan medis pemantauan oksigen

Deskripsi Produk:

Modul Sensor Gas Oksigen Solid-State YJJ TB200B-ES1-O2-25 untuk Peralatan Medis Pemantauan Oksigen

Fitur:

1. Detail Proyek
Catu daya tegangan lebar DC 3.3V~5.5V, cocok untuk mikrokontroler, PLC, dan motherboard IoT
Arus operasi Beban penuh normal < 5mA; UART biasanya terbuka sekitar 2.5mA @ 5V; mode tidur serendah 0.8mA @ 5V
Konsumsi daya konvensional Beban penuh 25mW (5V); konsumsi daya tidur dalam 25mW, cocok untuk perangkat berdaya rendah
Antarmuka perangkat keras UART TTL 3.3V standar; I2C opsional; kabel 4-pin (VCC/GND/Sinyal/Cadangan); unggah aktif + mode tanya jawab ganda dapat dialihkan
Protokol komunikasi Instruksi port serial standar, kalibrasi bawaan, pembacaan konsentrasi, instruksi pembacaan suhu dan kelembaban; data dilengkapi dengan pencegahan kesalahan checksum
Pra-pemanasan stabilisasi Stabilisasi saat dinyalakan udara bersih ≤ 120 detik; lingkungan tercemar ≤ 180 detik; tidak perlu sirkuit pengkondisian kompleks eksternal
Sertifikasi Sesuai RoHS, dapat diekspor ke Eropa, Amerika, dan Asia Tenggara peralatan lengkap
Garansi Garansi pabrik 12 bulan; masa pakai normal badan sensor ≥ 5 tahun, tahan terhadap keracunan, dan mampu menahan kondisi kerja yang keras
II. Parameter Adaptasi Lingkungan (Semua ES4 Umum)
Suhu operasi: -40℃ ~ +55℃; rentang optimal 20~35℃, kontrol penyimpangan suhu tinggi dan rendah yang sangat baik
Kelembaban operasi: 15%~95% RH (tanpa kondensasi); direkomendasikan 50% RH; tidak ada kondensasi atau masuknya air yang merusak elektroda penginderaan
Toleransi tekanan udara: tekanan atmosfer standar ±10%, fluktuasi tekanan udara tambang, dataran tinggi, dan laut tidak menyebabkan alarm palsu
Anti-interferensi: algoritma bawaan anti-asap minyak, uap air, dan interferensi silang gas organik umum, penyimpangan baseline kecil; penyimpangan jangka panjang tahunan < 5% FS
III. Parameter Modul Terintegrasi Suhu dan Kelembaban Bawaan (Modul Dilengkapi)
Deteksi suhu: rentang - 40℃~85℃, akurasi tipikal ±0.2℃, kompensasi suhu real-time untuk konsentrasi gas
Deteksi kelembaban: rentang 10~95% RH (tanpa kondensasi), akurasi tipikal ±2% RH
Keunggulan: koreksi suhu dan kelembaban otomatis, akurasi deteksi stabil di lingkungan lembab suhu tinggi dan rendah, tidak perlu kompensasi penginderaan suhu eksternal
IV. Dimensi mekanis dan berat
Papan sirkuit PCB kosong: 40×30×5.6 mm

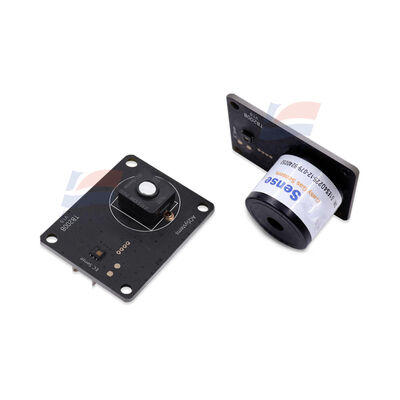

TB200B-ES4 lengkap (termasuk probe sensor ES4): 40×30×22.45 mm
Berat mesin keseluruhan: < 25g, ukuran kecil, mudah disematkan di kotak distribusi atau instrumen deteksi portabel
Lubang sekrup pemasangan cadangan, nyaman untuk pemasangan snap-in / sekrup; kabel pencocokan 4-pin standar tersedia untuk dibeli
V. Gas yang dapat dideteksi umum, rentang aliran utama, kemampuan respons
ES4 dapat disesuaikan untuk lebih dari dua puluh jenis gas beracun dan berbahaya. Kinerja model standar utama adalah seragam:
Kecepatan respons: T90 ≤ 30 detik; T50 ≤ 10 detik; waktu nol titik nitrogen kembali ke nol ≤ 120 detik
Akurasi: kesalahan skala penuh ±5% FS; pengulangan < 1%; linearitas baik
Resolusi standar seragam 0.1ppm (gas jejak dapat disesuaikan 0.001ppm)
