YJJ NO2-B43F 4-elektrode elektrokimia sensor nitrogen dioksida 0-20PPM untuk monitor kualitas udara

Deskripsi Produk:

Sensor Nitrogen Dioksida Elektrokemikal 4-Elektroda YJJ NO2-B43F 0-20PPM untuk Monitor Kualitas Udara

Fitur:

I. Tinjauan Produk

NO2-B43F adalah sensor elektrokemikal NO₂ (nitrogen dioksida) presisi tinggi tingkat ppb empat elektroda dari seri Alpha B Alphasense Inggris. Sensor ini umumnya dipasang pada papan utama penganalisis gas (seperti papan utama instrumen deteksi MCX-MPCB1), dan memerlukan papan sirkuit pemrosesan sinyal untuk melengkapi penguatan sinyal arus, akuisisi AD, kompensasi suhu, dan keluaran konversi konsentrasi.

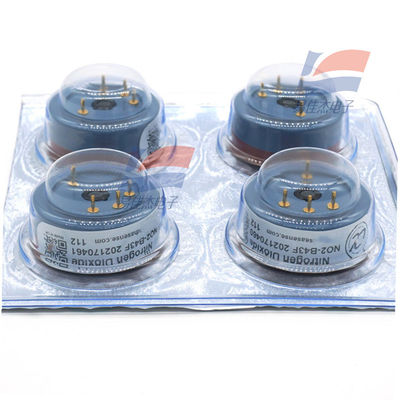

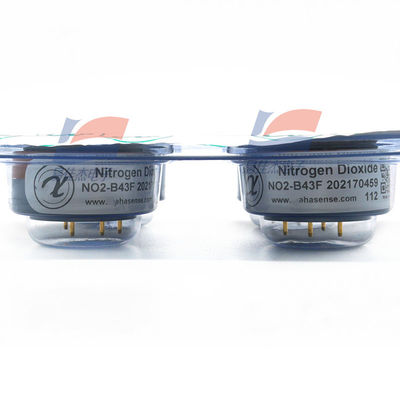

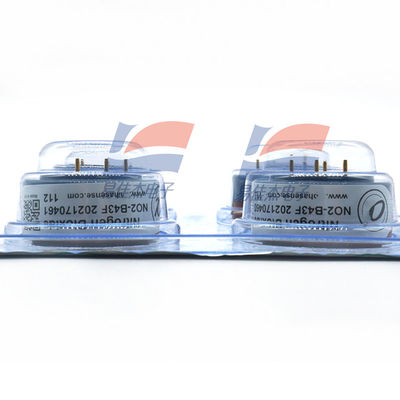

Tampilan sensor:

Sensor NO2-B43F

Model yang ditingkatkan NO2-B43F-IST dilengkapi dengan papan kompensasi suhu cerdas dan chip penyimpanan, mendukung pembacaan parameter kalibrasi plug-and-play. Tabel

Parameter Spesifikasi Proyek

Gas target untuk dideteksi: NO₂ (nitrogen dioksida)

Rentang pengukuran: 0 - 20 ppm, mendukung resolusi mikro tingkat ppb (minimum 20 ppb)

Batas atas toleransi beban berlebih: 50 ppm, toleransi kejutan jangka pendek

Sensitivitas: -200 ~ -650 nA/ppm (kondisi standar 2 ppm nitrogen dioksida)

Resistansi beban yang direkomendasikan: 33 - 100Ω; lebih disukai memilih resistansi beban 33Ω untuk memastikan resolusi sinyal ppb konsentrasi rendah

Waktu respons T90: ≤ 80 dtk (langkah gas 0 - 2 ppm), kondisi normal < 60 dtk

Kebisingan titik nol: setara dengan fluktuasi konsentrasi ±2 ppb

Kesalahan linier: kesalahan rentang 0 - 5 ppm ≤ ±0,5 ppb, stabilitas sangat baik pada konsentrasi rendah

Masa pakai desain / garansi: ≥ 24 bulan, masa garansi resmi dua tahun

III. Parameter Adaptasi Lingkungan

Suhu operasi: -30℃ ~ +40℃

-20℃ suhu rendah: sensitivitas mempertahankan 60% - 80% pada suhu normal (20℃)

40℃ suhu tinggi: sensitivitas berada dalam rentang nilai standar 95% - 115%, penyimpangan suhu terkendali

Tekanan udara: 80 - 120 kPa

Kelembaban kerja jangka panjang: 15% - 85% RH (tanpa kondensasi)

Kondisi penyimpanan: penyimpanan tertutup pada 3 - 20℃, masa berlaku penyimpanan 6 bulan

IV. Parameter Anti-interferensi (Sensitivitas Silang)

Lapisan filter ozon khusus bawaan, kapasitas adsorpsi ozon > 500 ppm·jam, interferensi rendah dari kotoran atmosfer umum sangat rendah Tabel

Konsentrasi pengujian gas pengganggu Rasio sensitivitas interferensi

O₃ Ozon 2 ppm < 500 ppm・jam Kapasitas filter

NO Nitrogen Oksida 5 ppm < 5 %

SO₂ Sulfur Dioksida 5 ppm < -3 %

CO Karbon Monoksida 5 ppm < -3 %

H₂ Hidrogen Sulfida 5 ppm < -80 %

Hidrogen, Etilen, Amonia, Karbon Dioksida Konsentrasi pengujian standar < 0,1%, hampir tidak ada interferensi

V. Persyaratan perangkat keras untuk adaptor untuk papan utama penganalisis (terhubung ke papan utama MCX-MPCB1)

1. Definisi pin sensor (pin 4 elektroda)

Elektroda kerja WE, elektroda referensi RE, elektroda hitung CE, elektroda bantu AE

2. Fungsi penting dari sirkuit papan utama

Kontrol tegangan bias sensor, sirkuit potensial konstan empat elektroda

Konversi Arus/Tegangan I/V (sesuai dengan resistor beban 33Ω)

Pengambilan Sampel AD Presisi Tinggi untuk mengumpulkan sinyal arus lemah tingkat nA

Algoritma kompensasi suhu, mengoreksi penyimpangan sensitivitas di lingkungan suhu tinggi dan rendah

Kalibrasi titik nol, kalibrasi rentang, pemeriksaan mandiri penyimpangan titik nol

Keluaran nilai konsentrasi, alarm batas berlebih, identifikasi kesalahan sensor

3. Peralatan yang kompatibel

Instrumen deteksi multi-gas portabel (kompatibel dengan peralatan papan utama MCX-MPCB1 yang Anda miliki)

Peralatan pemantauan udara lingkungan, pemantauan gas terowongan, pemancar knalpot industri, stasiun pemantauan mikro atmosfer
