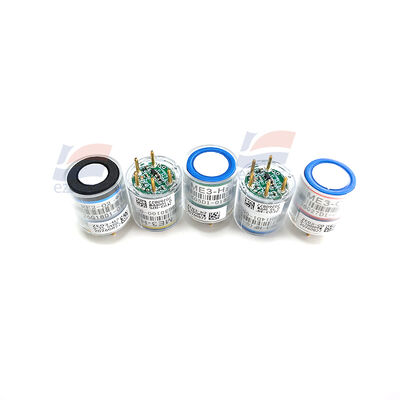

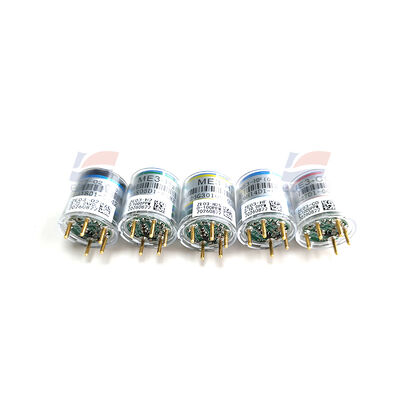

Modul Sensor Hidrogen Fluorida YJJ ZE03‑HF 0‑10ppm HF Output UART‑TTL & Analog

Deskripsi Produk:

YJJ ZE03-HF Modul Sensor Hidrogen Fluorida 0-10ppm HF UART-TTL & Output Analog

Fitur:

Parameter teknis inti

| Item | Parameter |

| Gas deteksi | HF (Hidrogen Fluorida) |

| Rentang pengukuran | **0 - 10 ppm** |

| Resolusi | 0,1 ppm |

| Waktu respons T90 | ≤ 90 dtk

| Catu Daya | DC 5V ± 0,1V, arus operasi < 5mA

| Output Digital | UART-TTL (level 3,3V); 9600-8-N-1; Mode pelaporan aktif / tanya jawab; Output langsung konsentrasi ppm |

| Output Analog VO | Output tegangan linier 0-3V, korespondensi konsentrasi-tegangan satu-ke-satu |

| Kompensasi Suhu | Sensor suhu onboard, firmware secara otomatis melakukan kompensasi suhu |

| Lingkungan Operasi | -20 hingga +50°C; 15-90% RH, **sangat dilarang kondensasi** Winsen Ele... |

| Kondisi Penyimpanan | -20 hingga 50°C, 30 - 70% RH |

| Masa pakai yang diharapkan | 2 tahun (di lingkungan udara)

| Dimensi | Φ23,5 mm × 24,5 mm |

Definisi Pin (5 Pin, sama dengan pin standar seri ZE03)

| Pin | Definisi | Penjelasan |

| --- | --- | --- |

| VCC | Catu Daya | DC5V |

| GND | Ground Daya | Ground Umum |

| TXD | Transmisi Modul | Hubungkan ke RX mikrokontroler (level 3,3V, koneksi langsung ke IO 5V dilarang) |

| RXD | Penerimaan Modul | Hubungkan ke TX mikrokontroler |

| VO | Output Tegangan Analog | Sinyal analog 0-3V |

Penjelasan Output

1. Port Serial UART (Lebih Disukai) **: Langsung mengeluarkan konsentrasi HF (satu desimal), suhu modul, status kesalahan; mendukung pembacaan perintah dan modifikasi alamat. Level 3,3V, mikrokontroler 5V harus melakukan konversi level.

2. **Output Analog VO**: 0-3V sebanding dengan 0-10ppm; Akurasi output analog lebih lemah daripada port serial, cocok untuk pengumpulan sederhana.

Skenario Aplikasi

- Pemantauan kebocoran HF dalam proses etsa kimia dan semikonduktor

- Deteksi gas HF beracun di bengkel metalurgi, elektroplating, dan pencucian asam

- Pemancar tetap dan detektor portabel di pabrik pengolahan gas buang dan pabrik kimia berbahaya

- PLC, peralatan kontrol industri, dan integrasi pengembangan sekunder untuk alarm gas

Spesifikasi:
