Detail produk:
|
| Deteksi panjang gelombang: | 5 - 14 mikron | Jarak induksi: | 4-8m |
|---|---|---|---|
| Sudut induksi: | 100° | Tingkat Keluaran: | Tingkat tinggi 3V |
| Waktu penundaan: | 3 - 300 detik | Waktu penguncian: | Standarnya 4 detik |
| Tegangan Pasokan: | DC 5V ~ 20V | Arus Statis: | ≤ 65 μA @ 5V |
| Menyoroti: | Modul detektor IR piroelektrik,Sensor deteksi gerakan manusia,Sensor IR dalam ruangan 4~8m |
||
Deskripsi Produk:

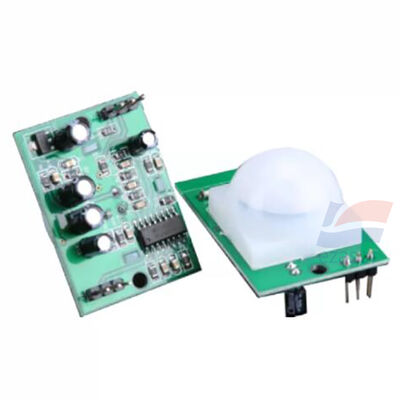

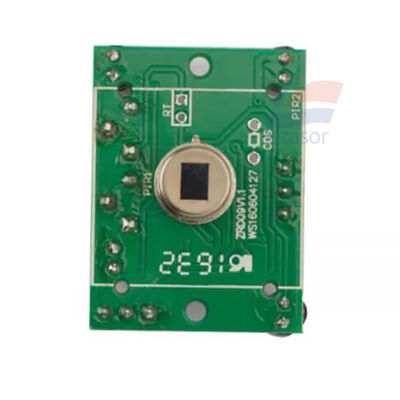

YJJ ZRD-09 Modul Sensor Gerak PIR Inframerah Piroelektrik Tegangan Lebar 5~20V Penundaan yang Dapat Disesuaikan untuk Lampu Induksi Manusia
Fitur:
Deskripsi Parameter Modul Sensor PIR Inframerah Termopil ZRD09 (ZRD-09)
Prinsip: Efek termopil, elemen sensitif PIR terintegrasi + chip pemrosesan sinyal khusus + lensa Fresnel, **output level analog**, deteksi gerakan manusia, catu daya tegangan lebar, mendukung dua mode pemicu, sirkuit cadangan kontrol peka cahaya bawaan, sebagian besar digunakan untuk lampu deteksi manusia, alarm keamanan
Parameter Deteksi Inti
- Panjang Gelombang Deteksi: 5~14 μm (pita inframerah manusia)
- Jarak Penginderaan: 4~8m (dapat disesuaikan, tergantung pada lensa Fresnel)
- Sudut Penginderaan: 100° (ditentukan oleh lensa)
- Level Output: Level tinggi 3V, level rendah 0V
- Waktu Tunda: 3~300s dapat disesuaikan terus menerus (waktu output tetap setelah manusia pergi)
- Waktu Kunci: Default 4s (4s setelah memicu, untuk mencegah pemicu palsu)
- Mode Pemicu: **Pemicu Berulang / Pemicu Tidak Berulang (dipilih melalui konfigurasi pin)**
Parameter Listrik
- Tegangan Catu Daya: **DC 5V ~ 20V** (tegangan lebar)
- Arus Statis: ≤ 65μA @ 5V, konsumsi daya rendah
- Tipe Output: Level Tinggi dan Rendah (kompatibel dengan TTL)
Parameter Lingkungan dan Mekanis
- Suhu Operasi: **-10℃ ~ +70℃**
- Dimensi: 32 × 24 × 24 mm
- Lensa Fresnel: Diameter default 23mm
- Kelembaban Operasi: 15~90% RH (tanpa kondensasi)
Fitur Produk
1. Rentang tegangan catu daya 5~20V yang lebar, cocok untuk skenario catu daya DC dan catu daya adaptor
2. Tersedia dua mode pemicu, memenuhi persyaratan logika produk yang berbeda
3. Waktu tunda dapat disesuaikan, cocok untuk skenario seperti lampu induksi dan sakelar otomatis
4. Sirkuit kontrol peka cahaya cadangan (opsional, tidak ada resistor peka cahaya yang disolder di pabrik), memungkinkan non-pemicu di siang hari dan penginderaan di malam hari
5. Modul terintegrasi, dilengkapi dengan lensa Fresnel, langsung dirakit untuk digunakan, pengembangan sederhana
6. Arus statis rendah, mengurangi konsumsi daya keseluruhan perangkat
Aplikasi Khas
1. Lampu penginderaan tubuh manusia, sakelar penginderaan, pencahayaan penginderaan koridor
2. Perangkat alarm intrusi inframerah, peralatan deteksi tubuh manusia keamanan
3. Rumah pintar, terminal penginderaan tubuh manusia IoT
4. Pintu otomatis, kontrol penginderaan peralatan rumah tangga otomatis
5. Mainan penginderaan tubuh manusia, deteksi tubuh manusia otomatisasi industri
Spesifikasi:
| Tegangan Catu Daya | DC 5V ~ 20V |
| Arus Statis | ≤ 65μA @ 5V |
| Tipe Output | Level Tinggi dan Rendah |
| Frekuensi Cut-off High-pass FHPF | 0.4Hz |
| Frekuensi Cut-off Low-pass FLPF | 7Hz |
![]()
