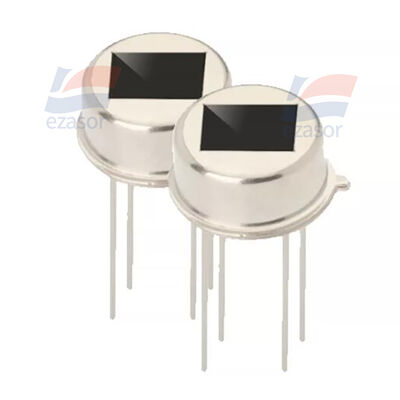

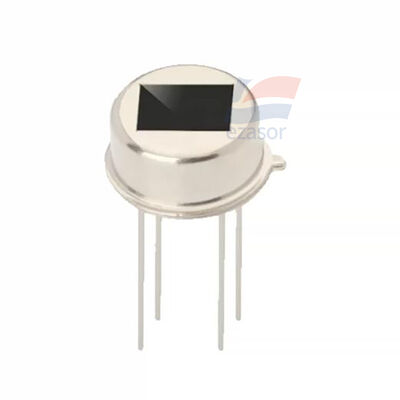

YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi

Sertifikasi
Cina ShenzhenYijiajie Electronic Co., Ltd. Sertifikasi
Cina ShenzhenYijiajie Electronic Co., Ltd. Sertifikasi
I 'm Online Chat Now

YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi

YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi
YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi

Gambar besar :  YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi

Detail produk:
Tempat asal: Cina
Nama merek: YJJ
Nomor model: RDA224-F
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: dapat dinegosiasikan
Kemasan rincian: Kantong
Waktu pengiriman: 5-8 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union,
Menyediakan kemampuan: 1500

YJJ RDA224-F Sensor PIR Pyroelektrik Digital IR Detektor Tubuh Manusia untuk Sistem Alarm Intrusi

Deskripsi
Tegangan Pasokan: 2.2V ~ 5.0VDC Konsumsi Daya Statis: Desain Daya Rendah
Sinyal Keluaran: Keluaran tingkat digital TTL Waktu penguncian: 2.0 detik
Penundaan keluaran ONTIME: 2~3600an Deteksi panjang gelombang: 8~14μm
Rentang Deteksi: 2~10m Kondisi pemicu: Gerakan manusia
Menyoroti:

sensor PIR pyroelektrik digital

,

detektor tubuh manusia untuk alarm

,

sensor sistem alarm intrusi

Deskripsi Produk:

YJJ RDA224-F Digital PIR Pyroelectric IR Sensor Detektor Tubuh Manusia untuk Sistem Alarm Intrusi



Fitur:

Sensor PIR Inframerah Termoluminesen Digital RDA224-F

Deskripsi Parameter
Prinsip: Efek termoluminesen, sensor penginderaan inframerah manusia terintegrasi yang menggabungkan **elemen sensitif + chip pemrosesan sinyal digital**, langsung mengeluarkan level TTL digital, tidak perlu sirkuit penguat operasional eksternal, dipasangkan dengan lensa Fresnel untuk mendeteksi gerakan manusia

Parameter Listrik Inti

- Tegangan Suplai: **2.2V ~ 5.0 VDC**
- Konsumsi Daya Statis: Desain daya rendah
- Sinyal Keluaran: **Keluaran level digital TTL (pin REL)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Penyaringan Sinyal
- Frekuensi Cut-off Lulus Tinggi FHPF: 0.4Hz
- Frekuensi Cut-off Lulus Rendah FLPF: 7Hz
- Waktu Kunci: 2.0 detik (Tidak ada respons terhadap sinyal baru dalam 2 detik setelah pemicuan, anti-pemicuan palsu)
- Penundaan Keluaran ONTIME: 2~3600 detik, 16 level yang dapat disesuaikan secara non-linear (Waktu retensi penginderaan manusia dapat dikonfigurasi melalui pin)
- Panjang Gelombang Deteksi: Inframerah manusia 8~14μm

Kinerja Deteksi (dengan Lensa Fresnel)

- Jarak Deteksi: 2~10m (Tergantung pemilihan lensa)
- Sudut Penginderaan: Ditentukan oleh lensa Fresnel
- Kondisi Pemicu: Gerakan manusia, manusia statis tidak akan memicu
- Arsitektur Input: Akuisisi sinyal diferensial, menekan gangguan dari perubahan suhu lingkungan yang lambat

Definisi Pin

1. VDD: Terminal positif daya
2. GND: Ground daya
3. REL: Pin keluaran pemicu penginderaan manusia (TTL)
4. ONTIME: Pin konfigurasi waktu tunda
5. SENS: Pin penyesuaian sensitivitas
6. OEN: Pin kontrol aktifkan, dapat beralih operasi sensor

Fitur Produk

1. Integrasi terpadu, ADC presisi tinggi bawaan, input sinyal diferensial, kemampuan anti-gangguan yang kuat
2. Keluaran langsung TTL digital, menyederhanakan sirkuit periferal, mikrokontroler chip tunggal dapat langsung membaca
3. Baik sensitivitas maupun waktu tunda keluaran dapat dikonfigurasi, cocok untuk skenario yang berbeda
4. Catu daya tegangan lebar, konsumsi daya rendah, cocok untuk perangkat bertenaga baterai
5. Penyaringan bawaan, menekan sumber gangguan seperti hanyutan cahaya dan suhu yang lambat

Aplikasi Khas

1. Lampu penginderaan tubuh manusia, sakelar penginderaan, deteksi keberadaan manusia rumah pintar
2. Sistem alarm inframerah keamanan, deteksi intrusi
3. Terminal Internet of Things (IoT), perangkat portabel bertenaga baterai
4. Mainan penginderaan tubuh manusia, kontrol penginderaan otomatis untuk peralatan rumah tangga
5. Deteksi penginderaan tubuh manusia otomatisasi industri



Spesifikasi:

Tegangan Suplai 2.2V ~ 5.0 VDC
Konsumsi Daya Statis Desain daya rendah
Sinyal Keluaran Keluaran level digital TTL (pin REL)
Frekuensi Cut-off Lulus Tinggi FHPF 0.4Hz
Frekuensi Cut-off Lulus Rendah FLPF 7Hz
