Detail produk:
|
| Ukuran Pelabuhan: | 5,08 mm | Bahan Perumahan: | silikon |
|---|---|---|---|
| Suhu Operasional Maksimum: | +85 C | Suhu Operasional Minimum: | -25 c |
| Menyoroti: | Sensor aliran Udara Massal AWM3000,Sensor aliran Udara Massal AMW3303V,Sensor Aliran Gas N2 |
||

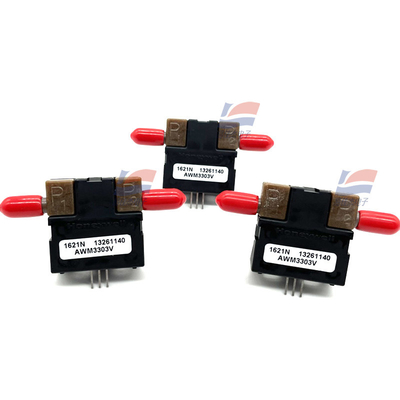

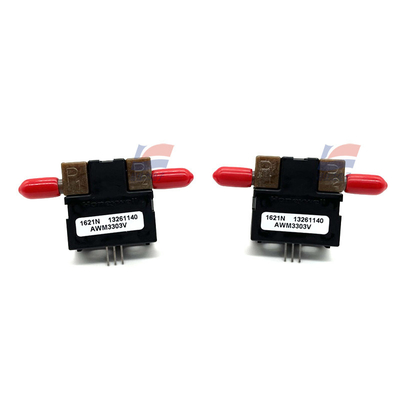

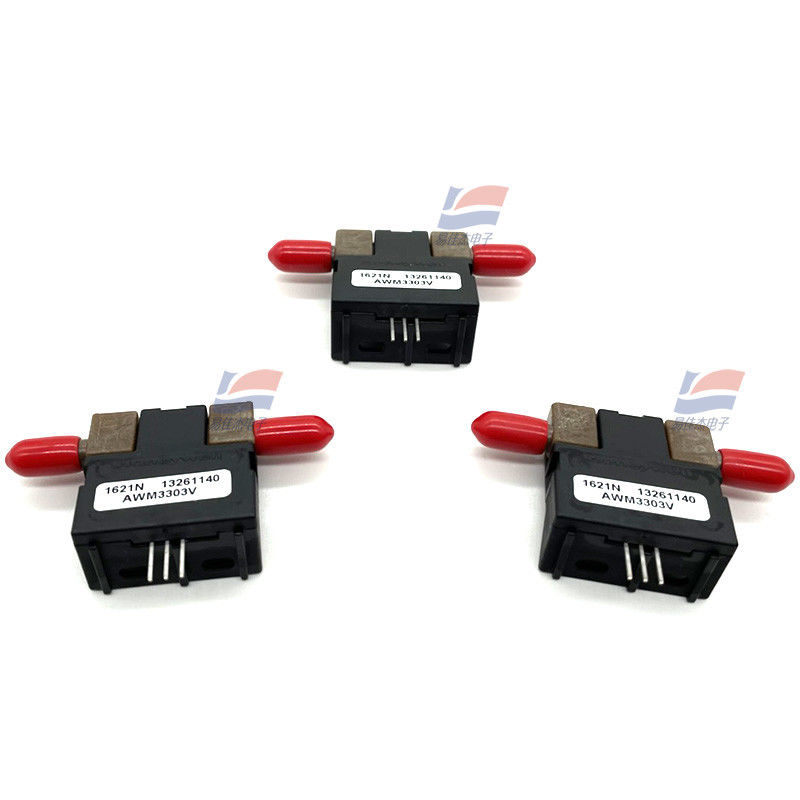

AMW3303V Gas Mass Airflow Sensor 3 Pin Heater Control Circuit
Fitur
* Laser trimmed untuk peningkatan interchangeability sensor * Flow sensing hingga 1.0 SLPM * Low differential pressure sensing
Seperti seri AWM2000, jembatan Wheatstone ganda mengontrol pengukuran aliran udara.dapat digunakan untuk meningkatkan keuntungan dan untuk memperkenalkan offset tegangan ke output sensorSkema dalam Gambar 3 menggambarkan sirkuit amplifikasi di atas sensor.sirkuit kontrol pemanas (lihat Gambar 1) dan sirkuit pasokan jembatan sensing (lihat Gambar 2) ada di paket
Lembar data:
| Kategori produk | Sensor Aliran |
| Jenis | Sensor aliran udara massa |
| Digunakan untuk | Gas kering |
| Jangkauan | +/- 1 L/menit |
| Keakuratan | 1% |
| Tegangan catu daya kerja | 8 V sampai 15 V |
Catatan:
1Waktu pemanasan awal untuk sirkuit sinyal dikondisikan adalah 1 menit maksimum.
2. Tegangan output adalah rasionometri untuk tegangan pasokan.
3. Pergeseran suhu saat mendeteksi tekanan diferensial berkorelasi dengan perubahan kepadatan gas terhadap suhu.
4. Output beban yang terhubung dari VOUT untuk GND (menenggelamkan arus).
5. kecepatan maksimum yang diizinkan dari perubahan aliran untuk mencegah kerusakan: 5,0 SLPM/1,0 detik
* Filter 5 mikron harus digunakan pada sensor tekanan diferensial.
