60 mW Konsumsi Daya Sensor Aliran Udara Kompensasi AWM720P1 Ratiometrisitas yang Tepat dan Desain Kompak

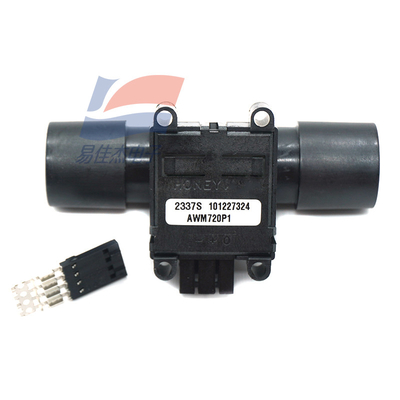

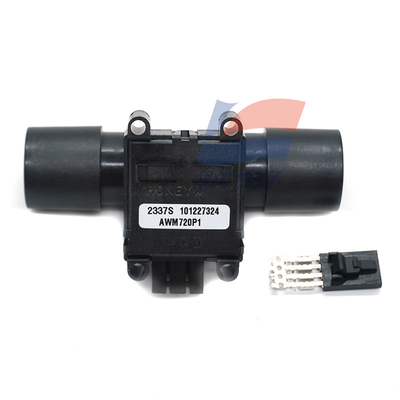

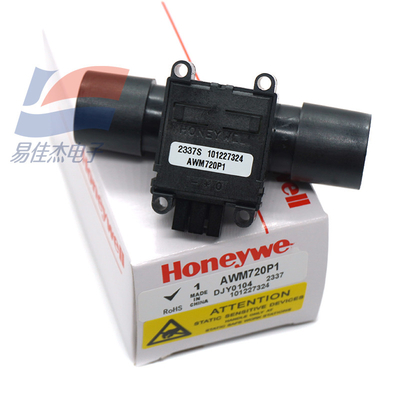

                                                                 Sensor Aliran Udara Kompensasi AWM720P1

Sensor aliran udara seri AWM700Deskripsi
Seri AWM700, Sensor Aliran Udara Kompensasi / Diperkuat menyediakan pengukuran aliran in-line dengan perumahan aliran bypass yang dirancang khusus.Sensor ini mengukur aliran setinggi 300 liter standar per menit (SLPM) sambil menginduksi penurunan tekanan tipikal 1 inH2O.

AWM700 memiliki kemampuan jangkauan aliran yang tinggi dalam paket kecil, serta waktu respons 6 ms. Sensor ini membutuhkan pasokan 10 Vdc, tetapi hanya mengkonsumsi 60 mW daya.

Paket plastik kompak ini tahan tekanan atas 1720 mbar. 172 kPa. 25 psi tanpa mengorbankan kinerja. Konektor yang kompatibel dengan AMP memberikan koneksi yang andal.

Seri AWM700 memberikan kombinasi keandalan yang terbukti waktu, akurasi tinggi, dan karakteristik operasi presisi.AWM700 sensor sirkuit melakukan amplifikasi dan kompensasi suhu.

AWM720P1 dan AWM730B5 dikembangkan terutama untuk pasar ventilasi medis dan memenuhi persyaratan kinerja tinggi dari banyak aplikasi instrumen medis dan analitis.

Sensor aliran udara seri AWM700Fitur dan Manfaat Utama
• Tabung aliran untuk rentang hingga 300 SLPM: Memberikan penurunan tekanan rendah dalam aplikasi pelanggan
• Skala nol dan penuh yang sangat stabil: Tidak memerlukan kalibrasi ulang dalam sebagian besar aplikasi
• Desain kemasan yang kompak: Menempati lebih sedikit ruang di dalam kandang pelanggan, berpotensi mengurangi biaya produksi; ukuran kandang juga dapat dikurangi untuk lebih mudah sesuai dengan aplikasi terbatas ruang
• Histeresis rendah dan kesalahan pengulangan (kurang dari 0,35% dari pembacaan): Memberikan akurasi sistem yang lebih baik
• Waktu aliran respons yang ditingkatkan sebesar 6 ms: Menangkap peristiwa aliran penuh
• Konsumsi daya rendah: memungkinkan untuk digunakan dalam perangkat portabel dan aplikasi bertenaga baterai

Sensor aliran udara seri AWM700Aplikasi Potensial
Pengobatan
• Konsentrator dan konservator oksigen
• Alat pernapasan dan ventilator
• Nebulizer
• Tekanan saluran udara positif terus menerus (CPAP)
• Mesin anestesi
Industri
• Pengontrol aliran massa
• Sistem telekomunikasi
• Kontrol iklim lingkungan
• Kontrol sel bahan bakar
• Peralatan pengelasan kontrol gas proses dan laser

Sensor aliran udara seri AWM700Spesifikasi

Karakteristik	Parameter
	AWM720P1	AWM730B5
Jangkauan aliran	+200 SLPM	± 300 SLPM
Tegangan eksitasi	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Sumber daya listrik	8.0 Vdc min./10.0 Vdc tip./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Konsumsi daya	60 mW
Pemuatan output: tenggelam sumber	10 mA tipe. 20 mA tipe
Gas kalibrasi	udara
Perubahan tegangan nol: 25 °C sampai -25 °C [77 °F sampai -13 °F] 25 °C sampai 85 °C [77 °F sampai 185 °F] 25 °C sampai 5 °C [77 °F sampai 41 °F] 25 °C sampai 60 °C [77 °F sampai 140 °F]	-2,0 Vdc % membaca tipe. +2.0 Vdc % tipe pembacaan. ️ ️	️ ️ ± 2,5% tipe pembacaan. ± 2,5% tipe pembacaan.
Kesalahan ratiometrisitas	± 0,30 % tipe pembacaan.	️
Repeatability dan hysteresis	± 0,50 % pembacaan maksimal.	± 0,035 Vdc tip.
Waktu tanggap	6 ms tipe.	10 ms tip.
Waktu pemanasan	️	5 s
Penurunan tekanan pada skala penuh	25 mbar 250 Pa 1.0 inH20 tipe.	30 mbar 300 Pa 1.2 inH20 tipe.
Tekanan berlebihan	1720 mbar. 172 kPa. 25 psi maksimal.	1034 mbar 103 kPa 15 psi maksimal.
Rentang suhu: mengoperasikan penyimpanan	-25 °C sampai 85 °C [-13 °F sampai 185 °F] -40 °C sampai 90 °C [-40 °F sampai 194 °F]	5 °C sampai 60 °C [41 °F sampai 140 °F] -40 °C sampai 90 °C [-40 °F sampai 194 °F]
Sensitivitas orientasi	️	< 0,005 Vdc variasi tipe pada 5 Vdc rangsangan antara dua arah
Berat badan	34 g [1,20 oz]	23,2 g [0,75 oz]
Konektor	snap-in AMP 103956-3 dilengkapi dengan sensor
