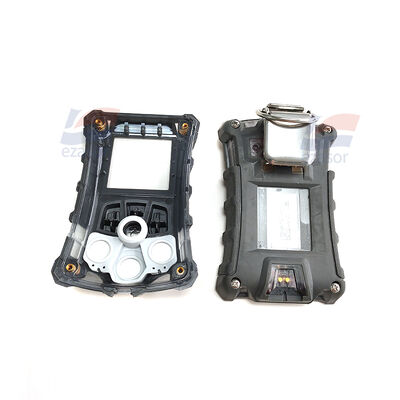

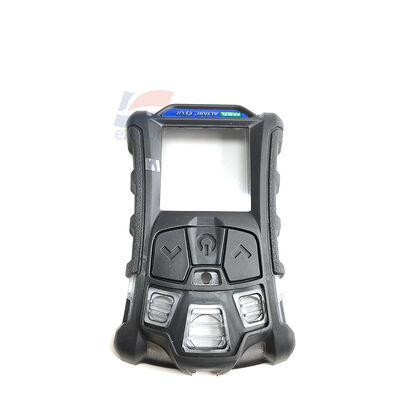

YJJ Altair 4XR Front Cover Motherboard Circuit Board untuk bagian perbaikan detektor gas portabel

Deskripsi Produk:

Papan Sirkuit Papan Induk Penutup Depan YJJ Altair 4XR untuk Suku Cadang Perbaikan Detektor Gas Portabel

Fitur:

I. Parameter Adaptasi Dasar
Adaptasi untuk seluruh mesin: Detektor Gas Multi-Portabel Bluetooth Empat-dalam-Satu MSA Altair 4XR (Generasi Kedua 4XR)
Kode Suku Cadang Pabrik Asli: Rakitan Papan Induk 10211186, Komponen Cangkang Depan 10211185
Saluran Sensor yang Didukung: 4 Slot Sensor Cerdas X-Cell, Gas Umum: H2S, CO, O2, Gas Mudah Terbakar LEL; Probe Gas Beracun yang Dapat Diganti SO2, NO2, dll.
Modul Bluetooth 5.0 Terpasang, Mendukung Tampilan Data Gas Jarak Jauh, Dorongan Alarm, Kalibrasi Peralatan
II. Spesifikasi Perangkat Keras Papan Induk Rinci
Chip Kontrol Utama: MCU berdaya rendah tingkat industri, Bertanggung jawab untuk Pembacaan Sinyal Digital Sensor Cerdas X-Cell, Perhitungan AD, Konversi Konsentrasi
Antarmuka Tampilan: Kompatibel dengan Layar LCD Definisi Tinggi, Sirkuit Driver Lampu Latar
Sirkuit Penggerak Alarm: Tiga Output Alarm (Alarm Beeper >95dB, Lampu Peringatan LED Sorotan Empat Sudut, Motor Getaran); Dukungan Asli untuk Alarm Jatuh, Pemicu Perangkat Keras Alarm Darurat Satu Tombol
Chip Penyimpanan: Menyimpan Parameter Kalibrasi, Ambang Batas Alarm Waktu Tunda TWA-STEL, 500 Log Peristiwa, Catatan Riwayat Gas 50 Jam
Sirkuit Catu Daya: Kompatibel dengan Baterai Lithium-Ion Isi Ulang Khusus, Masa Pakai Baterai Penuh 24 Jam, Kontrol Pengisian Daya, Alarm Tegangan Rendah
Port Eksternal: Kontak Pengisian Daya, Antarmuka Komunikasi Kalibrasi Inframerah, Kabel Dasar Sensor, Kabel Papan Tombol
Peringkat Tahan Ledakan: Ex ia IIC T4 Ga Tahan Ledakan Aman Intrinsik
Parameter Lingkungan Operasi
Suhu Operasi: -40℃ ~ +60℃
Kelembaban yang Berlaku: 15-90% RH, Tanpa Kondensasi
Perlindungan Seluruh Mesin: IP68 (perendaman air 2 meter selama 1 jam), Papan induk terintegrasi di dalam cangkang depan untuk perawatan penyegelan tahan air
III. Fungsi Inti yang Terintegrasi dalam Papan Induk
Periksa Mandiri Seluruh Mesin Saat Dihidupkan: Deteksi Perangkat Keras Kerusakan Sensor, Tegangan Baterai, Speaker, Getaran, Lampu Indikator LED
Perhitungan Konsentrasi 4 Gas Real-time, Nilai Numerik Real-time, Tampilan Grafik Kurva di Layar
Algoritma Keselamatan Kerja: Nilai Rata-rata Tertimbang Waktu TWA, Nilai Batas Paparan Jangka Pendek STEL, Alarm Penguncian Batas Berlebih
Alarm Jatuh: Memicu Alarm Secara Otomatis untuk Personel yang Berdiam Diri dalam Waktu Lama; Bantuan Darurat Satu Tombol Peringatan Instan
Jaringan Nirkabel Bluetooth: Terhubung ke Perangkat Lunak Seluler MSA Altair-Connect, Pemantauan Jarak Jauh, Konfigurasi Parameter Peralatan
Pengenalan Masa Pakai Sensor, Kalibrasi Titik Nol, Kalibrasi Gas, Penyimpanan Kode Kesalahan
Catatan Peristiwa: Menyimpan Catatan Alarm, Catatan Startup, Log Kalibrasi, Catatan Kesalahan
IV. Pengenalan Komponen Cangkang Depan
Cangkang depan adalah cangkang komposit polikarbonat + karet berkekuatan tinggi, dengan papan induk terpasang di dalam rongga cangkang depan
Tahan terhadap benturan jatuh dari ketinggian 7,5 meter
Dilengkapi dengan gasket penyegelan tahan air untuk tampilan, tombol operasi fisik, jendela masuk sensor
V. Aplikasi Utama
1. Suku Cadang Pengganti Perawatan Peralatan
Ketika detektor gagal menyala, papan induk terbakar, pembacaan sinyal abnormal, Bluetooth rusak, kalibrasi tidak mungkin dilakukan, atau tombol gagal, ganti langsung seluruh rakitan papan induk cangkang depan, menghilangkan kebutuhan untuk memperbaiki komponen yang tersebar, membuat perawatan menjadi nyaman dan efisien.
2. Pusat Kontrol Utama Sinyal Seluruh Mesin
Mengumpulkan sinyal digital dari Sensor Cerdas X-Cell, memproses konsentrasi hidrogen sulfida, karbon monoksida, oksigen, gas mudah terbakar, mengontrol layar, alarm, komunikasi Bluetooth, penyimpanan data.
3. Aksesori yang Disesuaikan
Digunakan untuk perbaikan instrumen, perbaikan detektor bekas, pengembangan modul peralatan deteksi gas
VI. Adaptasi Rentang Sensor
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL

Spesifikasi:
