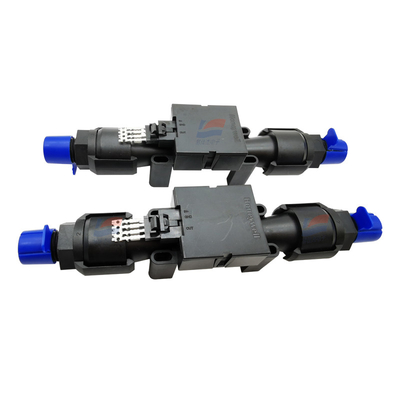

AWM5103VC Sensor Aliran Udara Gas Kering Silicon Max Tegangan 15V Diperkuat

Deskripsi Produk:

AWM5103VC Sensor Aliran Udara Gas Kering Silicon Max Tegangan 15V Diperkuat

Fitur:

Output tegangan linier 1 Desain Venturi 1 Kemampuan pemasangan jarak jauh 1 Pemangkasan laser aktif meningkatkan kemampuan pertukaran [1] 1 Jenis kalibrasi gas terpisah:Ar (argon) N2 (nitrogen) atau CO2 (karbon dioksida)

In-Line Flow Measurement AWM5000 Series Microbridge Mass Air[1] Sensor aliran memiliki perumahan aliran tipe venturi.Mereka mengukur aliran setinggi 20 liter standar per menit (SLPM) sambil menginduksi penurunan tekanan maksimum 2.25N H2O. Chip microbridge berada dalam kontak langsung dengan aliran, sangat mengurangi kemungkinan kesalahan karena penyumbatan lubang atau saluran bypass.Paket serbaguna Paket plastik yang kokoh telah dirancang untuk menahan tekanan mode umum hingga 50 psi, dan elemen sensor kecil memungkinkan 100 gs kejut tanpa mengorbankan kinerja. Konektor kompatibel AMP yang disertakan menyediakan koneksi yang andal dalam aplikasi yang menuntut.On-board Signal Conditioning Setiap sensor AWM5000 berisi sirkuit yang melakukan amplifikasi, linearisasi,[1] kompensasi suhu, dan kalibrasi gas.Gambar 1 (Sirkuit Kontrol Pemanas[1]) dan Gambar 2 (Sirkuit Jembatan Sensor dan Sirkuit Linearisasi Amplifikasi) il[1] menggambarkan sirkuit listrik on-board untuk Seri AWM5000. 1 hingga 5 VDC output linier mungkin untuk semua daftar terlepas dari rentang aliran (5, 10, 15, atau 20 SLPM) atau gas kalibrasi (nitrogen, karbon [1] karbon dioksida, nitrous oksida, atau argon).Semua kalibrasi dilakukan dengan pemangkasan laser aktif.

Spesifikasi:
