Detail produk:
|
| Kisaran aliran/tekanan: | ±1000 sccm (1 SLPM) | Nol di seluruh rentang suhu: | ±0,20 mV dc |
|---|---|---|---|
| Pengulangan: | ± 0,50% pembacaan | Waktu merespon: | Nilai tipikal 1 ms |
| Menyoroti: | Pengukur Aliran Massa Gas Jembatan Mikro,Pengukur Aliran Massa Gas AWM42300V,Sensor Aliran Massa Termal Jembatan Mikro |
||

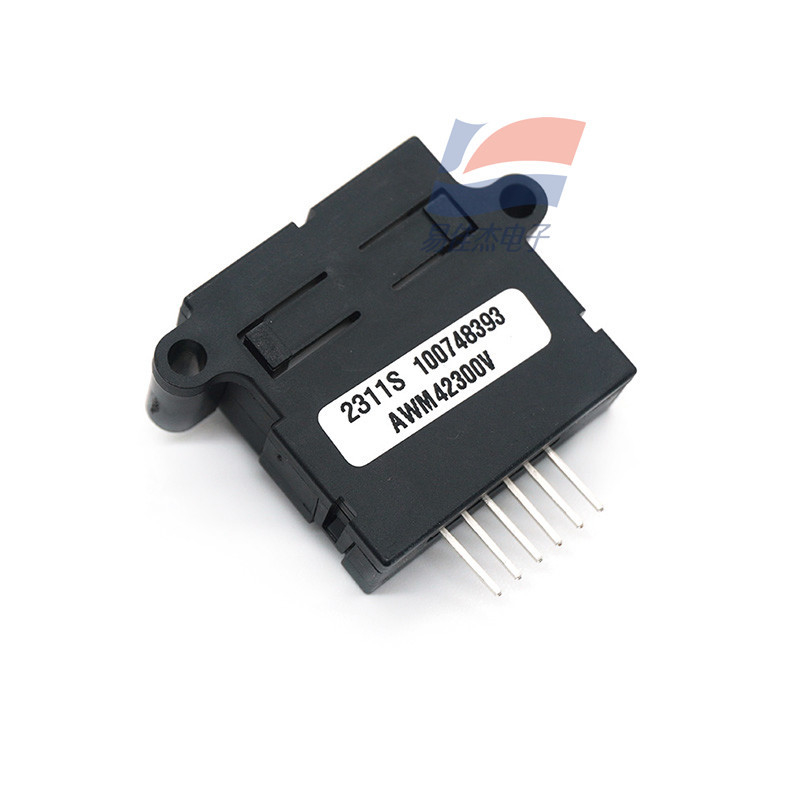

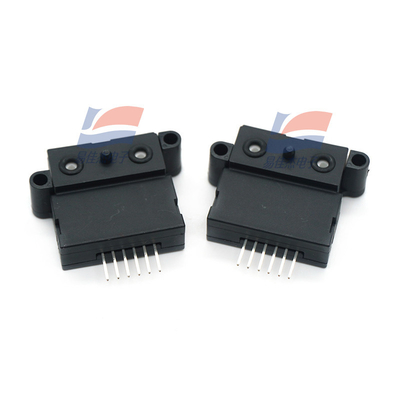

± 1000sccm Sensor Pengukur Aliran Massa Gas Jembatan Mikro AWM42300V
± 1000sccm Sensor Aliran Massa Gas Jembatan Mikro AWM42300V
Fitur:
Sensor aliran massa gas microbridge memanfaatkan resistansi termal yang dibungkus dengan film tipis silikon nitrida.Resistor ini ditangguhkan dan membentuk dua jembatan di atas rongga etsa wafer silikon.Chip ditempatkan di saluran aliran udara spesifikasi terbaik untuk memberikan respons aliran berulang.Dengan mengetsa rongga di bawah jembatan penginderaan aliran, resistor pemanas dan penginderaan mencapai isolasi termal yang efisien.Ukuran kecil dan fungsi isolasi termal dari sensor aliran massa gas mikro-jembatan mencapai respons cepat dan sensitivitas tinggi terhadap aliran udara.
Pengukuran aliran udara kontrol jembatan ganda Wheatstone - satu menyediakan kontrol pemanas loop tertutup, yang lain berisi elemen penginderaan ganda.Sirkuit pemanas mengurangi variasi keluaran karena variasi suhu sekitar dengan memberikan keluaran yang sebanding dengan laju aliran massa.Sirkuit ini mempertahankan suhu pemanas pada perbedaan suhu yang konstan di atas suhu sekitar (160 °C), yang diukur dengan ketahanan termal pada chip.Output perangkat sebanding dengan tegangan suplai dan juga sesuai dengan tegangan diferensial dari rangkaian jembatan Wheatstone.
Sspesifikasi:
| Jenis antarmuka | berjenis |
| Konsumsi daya | 60 mW |
| Kompatibilitas sedang | Gas kering saja |
| Kisaran suhu kompensasi | -25°C hingga 85°C [-13°F hingga 185°F] |
