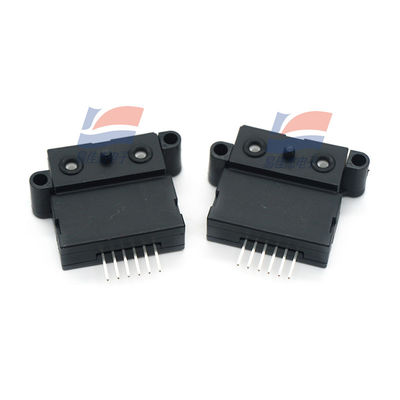

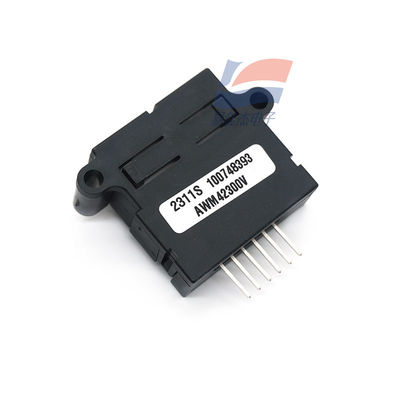

Sensor Pengukur Aliran Massa Gas AWM42300V ±1000sccm Jembatan Mikro

AWM42300V Gas Mass Flow Meter Sensor ±1000sccm Micro Bridge

Fitur:

Sensor aliran massa gas Microbridge menggunakan resistensi termal yang dibungkus dalam film tipis silikon nitrida. Resistor ini ditangguhkan dan membentuk dua jembatan di atas rongga etching wafer silikon.Chip ditempatkan di saluran aliran udara spesifikasi terbaik untuk memberikan respon aliran berulang.pemanas dan sensor resistor mencapai isolasi termal yang efisienUkuran kecil dan fungsi isolasi termal dari sensor aliran massa gas jembatan mikro mencapai respon cepat dan sensitivitas tinggi terhadap aliran udara.

Pengukuran aliran udara kontrol jembatan kembar Wheatstone - satu menyediakan kontrol pemanas loop tertutup, yang lainnya berisi elemen penginderaan ganda.Sirkuit pemanas mengurangi variasi output karena variasi suhu lingkungan dengan menyediakan output proporsional dengan aliran massaSirkuit ini mempertahankan suhu pemanas pada perbedaan suhu konstan di atas suhu sekitar (160 °C), yang diukur dengan resistensi termal pada chip.Output perangkat sebanding dengan tegangan pasokan dan juga sesuai dengan tegangan diferensial dari sirkuit jembatan Wheatstone.

Sspesifikasi:
