Detail produk:
|
| Eksitasi yang disarankan (menggunakan sirkuit uji): | 10 ± 0,01 Vdc 15 Vdc maksimal (2) | Konsumsi Daya: | 30 mW |
|---|---|---|---|
| Titik trim tegangan output: | 50 MV @ 650 SCCM | Tegangan nol: | 0,00 ± 1,0 mV |
| Menyoroti: | 50 mV Output Voltage Flow Sensor,650 cm2 Sensor Aliran,Sensor aliran konsumsi daya 30 mW |
||

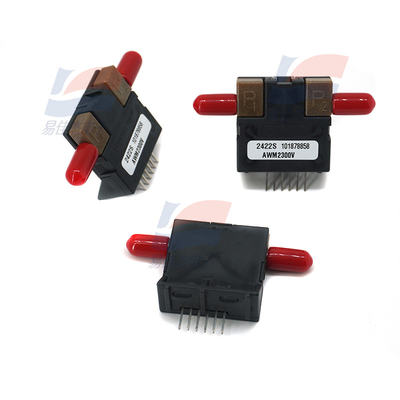

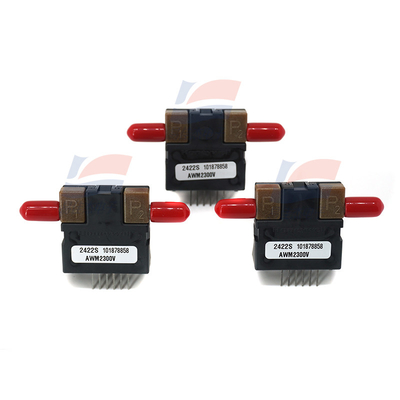

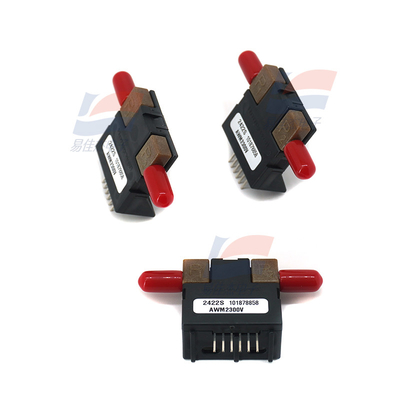

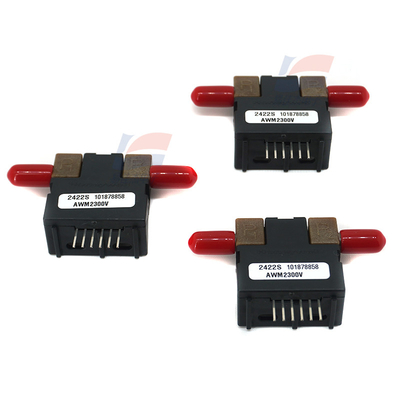

Sensor Aliran AWM2300V
Informasi Umum:
AWM2000 Series Microbridge Mass Airflow Sensor adalah perangkat pasif yang terdiri dari dua jembatan Wheatstone: satu untuk kontrol pemanas loop tertutup dan satu untuk elemen pendeteksi kembar.Kontrol pemanas di Gambar 1 diperlukan untuk operasi sesuai spesifikasi. sirkuit pasokan jembatan sensing dalam Gambar 2 juga diperlukan. amplifier instrumentasi diferensial dalam Gambar 3 dapat digunakan untuk meningkatkan gain dan memperkenalkan offset tegangan ke output sensor.
Kontaminasi media:
Debu memiliki efek menyumbat penghambat aliran logam berlubang (hanya AWM2200V).
Penyumbatan dapat dicegah dengan menggunakan filter 5 mikron yang murah di atas elemen sensor.
Aliran massa vs tekanan diferensial:
Chip microbridge pada dasarnya adalah chip sensor aliran massa menggunakan mekanisme transfer panas. semakin banyak massa mengalir melewati chip, semakin banyak panas yang ditransfer.Jangkauan sensing dapat diperluas ketika mendeteksi aliran sampel dari aliran utama dengan mengurangi rasio diameter aliran utama jalur ke diameter minimum tabung aliran udara di dalam sensor. Mencekik aliran sampel menghasilkan amplifikasi terbalik, yang dicapai dengan cara mekanis.Semakin besar tekanan diferensial, semakin banyak massa yang mengalir.Variasi dalam kepadatan media yang mengalir karena perubahan tekanan lingkungan dan suhu akan mengubah output sensor tekanan diferensial AWM2200V sebanding dengan perubahan dalam kepadatan absolutSensor aliran massa lainnya tidak terpengaruh oleh perubahan kepadatan.
Instruksi pemadatan Catatan:
Sensor harus dipasangkan dengan aman ke papan PC sebelum disolder.Tahan ujung pada terminal selama 5 detik maksimum. 3. Gunakan jenis R fluks resin core solder dan tangan bersih setelah pengelasan.
INSTRUKSI PEMEREDAN, terus PEMEREDAN Gelombang:
1. Tetapkan suhu solder maksimal 250 °C. 2. Jalankan sabuk dengan kecepatan minimal 1,54 m (5 kaki) per menit. 3. Tutup tabung penutup saat membersihkan.
| Kemungkinan berulang dan histeresis maksimum. | ± 1,0% pembacaan (3) |
| Waktu respons, maksimal. | Waktu respons, maksimal. |
| Rating kejut (5 tetes, ea. dari 6 sumbu) | 100 g puncak |
| Tekanan berlebihan, maksimal. | 25 psi (5) |
| Resistensi sensor (Pin 2 - Pin 1, Pin 6 - Pin 1) | 5 km tipe. |
