AWM3150V Sensor Aliran Udara 50 mW Konsumsi Daya dan 3,0 msec Waktu Tanggapan Maksimal untuk Industri

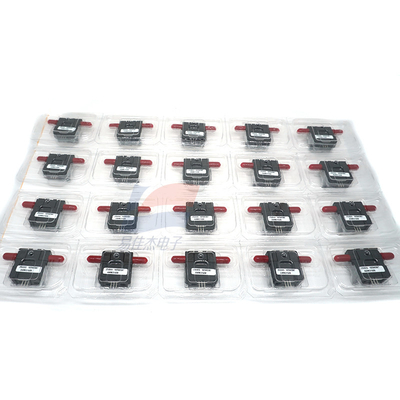

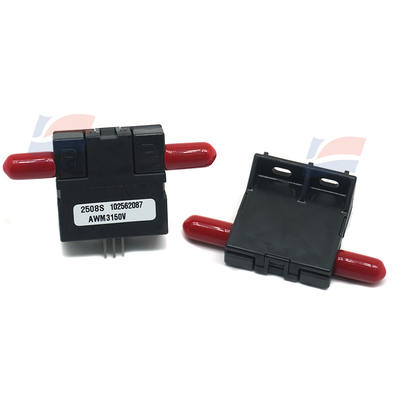

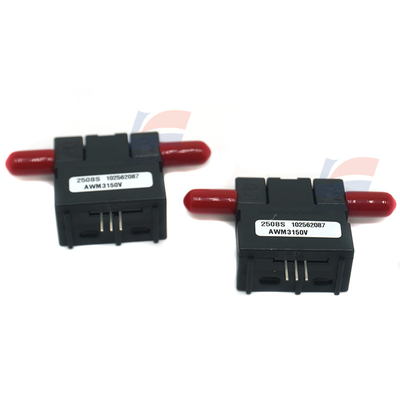

Sensor Aliran Udara AWM3150V

Informasi Umum:

AWM3000 Series Microbridge Mass Airflow Sensor beroperasi pada teori bahwa aliran udara yang diarahkan melalui permukaan elemen sensor menyebabkan transfer panas.Tegangan output bervariasi sesuai dengan massa udara atau gas lain yang mengalir melalui pintu masuk dan outlet sensor tertentu. arus sink/sumber. nilai maksimum arus adalah 10 mA tenggelam dan 20 mA sumber, diatur oleh LM224 amplifier operasional di tahap akhir amplifier instrumentasi.

Kontaminasi Media:

Media yang mengalir melalui sensor harus bebas dari kelembaban kondensasi dan kontaminan partikel.Filter 5 mikron yang murah di atas elemen sensor secara substansial mengurangi risiko kerusakan akibat kontaminan.

Pembersihan:

Tutup ujung-ujung pelabuhan saat membersihkan. pelarut tertentu dapat menyerang epoksi yang digunakan untuk menyegel tabung chip ke substrat keramik.

SOL DERING INSTRUKSI:

Harap dicatat: sensor harus diikat dengan aman ke papan sirkuit cetak d sebelum pengelasan.) ujung diameter. dan suhu 400 °C [750 °F]. Tahan ujung pada terminal selama 5 detik maksimum pada solder inti dan cle tangan [4 a setelah pengelasan. Soldering gelombang: Atur suhu solder pada 250 °C 80 °F) maksimum.Sabuk lari minimal 1.54 m (5 kaki) per menit. tabung tutup berakhir saat membersihkan.
