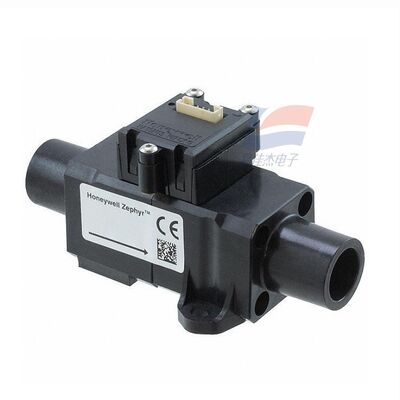

YJJ HAFUHH0050L4AXT MEMS Sensor aliran massa termal untuk penggunaan medis 0-50SLPM

Deskripsi Produk:

YJJ HAFUHH0050L4AXT MEMS Sensor Aliran Massa Termal untuk Penggunaan Medis 0-50SLPM

Fitur:

I. Parameter Inti (25℃, 1 atm)

Model: HAFUHH0050L4AXT

Media pengukuran: Udara kering dan bersih / Gas non-korosif

Rentang: 0–50 SLPM (resolusi hingga ±0,05 SLPM)

Akurasi: ±0,5% FS (skala penuh), ±0,5% pembacaan

Pengulangan: ±0,1% FS

Waktu respons: ≤ 1 ms (pengukuran dinamis cepat)

Antarmuka keluaran: I2C (digital), tingkat 3.3V

Tegangan catu daya: 3–10 VDC (umumnya 3,3/5V)

Konsumsi daya: Statis sekitar 25 mW, maksimum ≤ 60 mW

Suhu pengoperasian: -20℃ hingga +70℃; kompensasi sedang 0℃ hingga +50℃

Resistensi tekanan: Maksimum 60 psi (sekitar 4 bar)

Ukuran antarmuka: konektor jantan berbentuk kerucut 22 mm (sambungan cepat pneumatik)

Paket: Konektor SIP 6-pin, housing termoplastik tahan api

Umur: >5 tahun (operasi normal), sesuai RoHS

II. Prinsip Kerja

Menggunakan teknologi microbridge termal MEMS:

Chip mencakup resistor pemanas terisolasi + resistor penginderaan suhu hulu dan hilir;

Aliran udara menghilangkan panas, dan perbedaan suhu antara hulu dan hilir sebanding dengan laju aliran massa;

Chip ASIC melengkapi kompensasi suhu, linearisasi, digitalisasi, dan mengeluarkan sinyal I2C;

Secara langsung mengukur laju aliran massa, tidak terpengaruh oleh fluktuasi suhu/tekanan.

AKU AKU AKU. Aplikasi Utama

Peralatan medis: Kontrol presisi aliran oksigen / udara untuk ventilator, mesin anestesi, instrumen fungsi paru;

Otomasi industri: Rasio gas, gas pelindung las, peralatan deteksi kebocoran, pemantauan aliran massa gas;

Pemantauan lingkungan: Kalibrasi aliran pompa pengambilan sampel udara, stabilitas aliran penganalisis gas;

Peralatan / udara segar: Sistem udara segar kelas atas, pembersih udara dengan kontrol volume angin loop tertutup;

Instrumen penelitian: Pipa gas laboratorium, pengukuran aliran peralatan pneumatik presisi.
