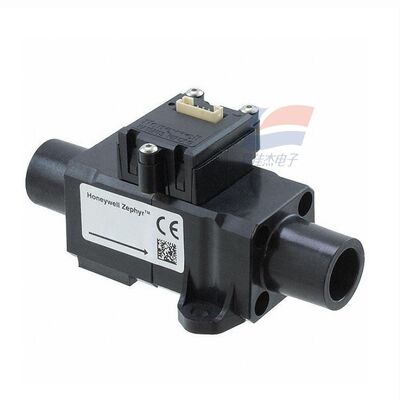

YJJ HAFUHT0050L4AXT MEMS Sensor aliran massa termal 0-50SLPM untuk aplikasi medis / industri

Deskripsi produk:

YJJ HAFUHT0050L4AXT MEMS Sensor aliran massa termal 0-50SLPM untuk aplikasi medis / industri

Fitur:

I. Parameter inti (25°C, 1 atm)

Model: HAFUHT0050L4AXT

Medium pengukuran: Udara kering dan bersih / Gas tidak korosif

Jangkauan: 050 SLPM (liter standar per menit)

Keakuratan: ±0,5% FS (Skala penuh)

Resolusi: Minimal 0,002 SLPM

Waktu respons: ≤1 ms (pengukuran dinamis cepat)

Antarmuka output: I2C (Digital), Slave Address 0x49, tingkat 3.3V

Tegangan catu daya: 3 ̊10 VDC (tipis 3.3/5V)

Konsumsi daya: Statik sekitar 25 mW, Maksimum ≤60 mW

Suhu operasi: -20°C sampai +70°C; Kompensasi sedang 0°C sampai +50°C

Resistensi tekanan: Maksimal 60 psi (Sekitar 4 bar)

Ukuran antarmuka: G3/8 benang internal (ISO 1179), kompatibel dengan konektor ISO 5356

Paket: Konektor SIP 6-pin, Rumah termoplastik tahan api

Masa pakai: >5 tahun (operasi normal), sesuai dengan RoHS

II. Interpretasi Model (HAFUHT0050L4AXT)

HAF: Seri Zephyr

U: Tujuan umum

HT: Keakuratan tinggi + antarmuka Threaded (Beda dengan pemasangan cepat HH)

0050: Skala penuh 50 SLPM

L4: output I2C, port thread G3/8

AXT: Konfigurasi standar, tidak ada pilihan khusus

III. Prinsip Kerja

Menggunakan teknologi thermal microbridge MEMS:

Chip memiliki resistor pemanasan terisolasi + sensor suhu hulu dan hilir;

Aliran udara menghilangkan panas, dan perbedaan suhu antara hulu dan hilir proporsional dengan laju aliran massa;

Chip ASIC menyelesaikan kompensasi suhu, linearisasi, digitalisasi, dan output sinyal I2C;

Pengukuran langsung arus massa, tidak terpengaruh oleh fluktuasi suhu / tekanan.

IV. Aplikasi Utama

Peralatan medis: Respirator, mesin anestesi, meter fungsi paru-paru untuk kontrol aliran oksigen / udara yang tepat;

Otomatisasi industri: pencampuran gas, gas pelindung las, peralatan deteksi kebocoran, pemantauan aliran massa gas;

Pemantauan lingkungan: Kalibrasi aliran pompa pengambilan sampel udara, stabilitas aliran analizer gas;

Peralatan / Udara segar: Sistem udara segar kelas atas, pemurni udara untuk kontrol volume udara dengan loop tertutup;

Instrumen penelitian: pipa gas laboratorium, pengukuran aliran peralatan pneumatik presisi.

Spesifikasi:
