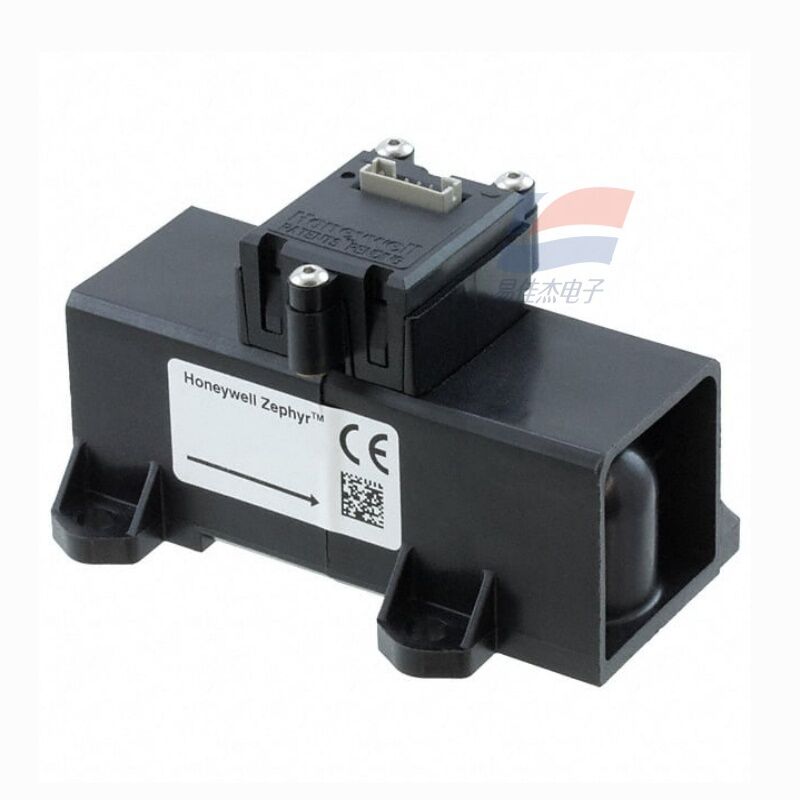

YJJ HAFUHM0020L4AXT Sensor aliran massa termal 0-20SLPM untuk aplikasi medis

Deskripsi produk:

YJJ HAFUHM0020L4AXT Sensor aliran massa termal 0-20SLPM untuk aplikasi medis

Fitur:

I. Parameter inti (25°C, 1 atm, udara)

Model: HAFUHM0020L4AXT

Media pengukuran: udara kering, bersih, bebas minyak / gas tidak korosif

Jangkauan: 020 SLPM (liter standar per menit)

Keakuratan: ±0,5% FS (skala penuh), ±0,5% pembacaan

Kemungkinan berulang: ±0,1% FS

Resolusi: Hingga 0,002 SLPM

Waktu respons: ≤ 1 ms (dinamis cepat)

Antarmuka output: I2C (digital), alamat budak 0x49, tingkat 3.3V

Tegangan catu daya: 3 ̊10 VDC (biasanya 3.3V/5V)

Konsumsi daya: Statik sekitar 25 mW, maksimum ≤ 60 mW

Suhu operasi: -20°C sampai +70°C; kompensasi menengah 0°C sampai +50°C

Resistensi tekanan: Maksimal 60 psi (≈4 bar)

Antarmuka: konik 22 mm konektor laki-laki (ISO 5356), tipe cepat dimasukkan

Paket: Konektor SIP 6-pin, perlengkapan termoplastik tahan api

Sertifikasi: sesuai dengan RoHS, isolasi kelas medis dan anti interferensi

II. Interpretasi Model (HAFUHM0020L4AXT)

HAF: Seri Zephyr

U: Tipe universal

HM: presisi tinggi + saluran jarak pendek (berbeda dengan HH/HT)

0020: Skala penuh 20 SLPM

L4: output I2C, antarmuka cepat 22mm

AXT: Konfigurasi standar, tidak ada pilihan khusus

III. Prinsip Kerja

Menggunakan MEMS thermal microbridge:

Chip mengintegrasikan resistor pemanasan isolasi + resistor sensor suhu hulu dan hilir;

Aliran udara menghilangkan panas, perbedaan suhu di hulu dan hilir aliran massa;

Dibangun dalam ASIC menyelesaikan kompensasi suhu, linearisasi, digitalisasi, dan output I2C;

Secara langsung mengukur laju aliran massa, tidak terpengaruh oleh fluktuasi suhu / tekanan.

IV. Aplikasi Utama (Skenario presisi tinggi aliran rendah)

Peralatan medis:

Kontrol yang tepat dari rasio campuran oksigen / udara di ventilator / mesin anestesi

Pemantauan aliran rendah untuk instrumen fungsi paru-paru, nebulizer (0 ‰ 20 SLPM)

Otomatisasi industri:

Rasio gas yang tepat (seperti gas pelindung las, gas inert)

Peralatan deteksi kebocoran, kalibrasi aliran rendah dan stabilitas analizer gas

Pemantauan Lingkungan:

Kontrol sirkuit tertutup aliran rendah untuk pompa pengambilan sampel udara, analizer VOC

Penelitian dan laboratorium:

Pengukuran aliran mikro untuk pipa gas, peralatan pneumatik presisi

Peralatan / udara segar:

Pembersih udara kelas atas, udara segar kelas medis dengan umpan balik aliran rendah
