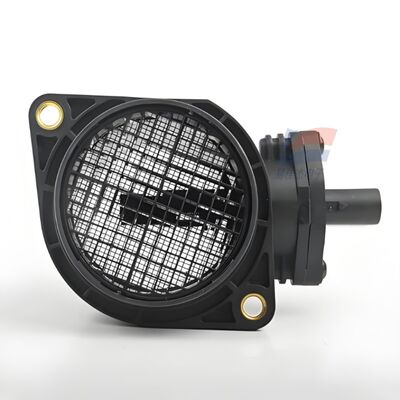

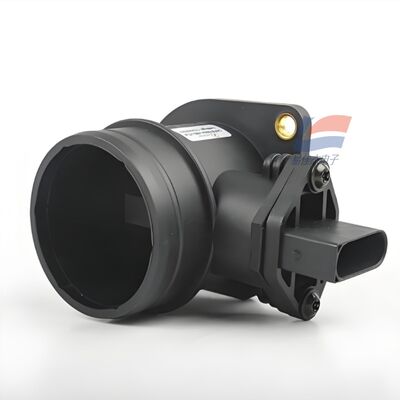

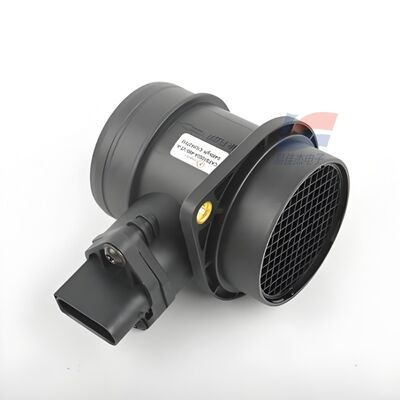

YJJ CAFS1000A Sensor Aliran Udara Kelas Otomotif - Pengukur Aliran Gas Dengan DN60

Deskripsi produk:

YJJ CAFS1000A Sensor Aliran Udara Kelas Otomotif - Meter Aliran Gas Dengan DN60

Fitur:

I. Informasi Model Dasar

Seri: CAFS1000 Sensor aliran udara kelas otomotif

Model: CAFS1000A (Integrated Pipe-type Airflow Meter, Host Equipment Compatible Model)

Prinsip pengukuran: Thermal MEMS Silicon Chip, Pengukuran langsung kualitas aliran udara (kg/jam), Aliran Non-Volumetric

II. Parameter Kinerja Inti

1Spesifikasi Pengukuran Aliran

Jangkauan standar: 10 - 1000 kg/jam (Jangkauan 250/320/370/800 kg/jam dapat disesuaikan)

Batas atas kecepatan aliran udara: 0 - 60 m/s

Medium pengukuran: Udara bersih dan kering, gas inert; debu tinggi yang dilarang, kontaminasi minyak, gas campuran minyak dan air

Keakuratan pengukuran: ±2,0% FS (kesalahan komprehensif total rentang)

Kemampuan mengulangi: < 0,5% FS

Waktu Tanggapan T90: ≤15ms (Mengambil Cepat Asupan Transient Mesin)

Toleransi maksimum Tekanan statis: 0,3 MPa (3bar)

Ketahanan terhadap benturan: 100g, stabil di lingkungan kendaraan bergelombang

2. Parameter listrik

Tegangan catu daya: 7 - 24VDC (standar sistem kendaraan 12V, kendaraan diesel 24V yang kompatibel)

Tegangan kerja khas: 12V DC

Arus kerja: <50mA (kondisi 14V)

Sinyal output (Dua pilihan, pabrik disesuaikan)

Output tegangan analog: 1 - 5V Linear Proporsional Output (solusi kendaraan utama)

Frekuensi Pulse Output: Kompatibel dengan ECU gaya lama

Dibangun dalam ASIC Kalibrasi suhu penuh, tidak diperlukan sirkuit kompensasi suhu tambahan

Tingkat perlindungan: IP40

3. Suhu dan Lingkungan

Suhu kerja: -40°C +125°C (lingkungan suhu luas kompartemen mesin)

Suhu penyimpanan: -40°C ️ +125°C

Toleransi Kelembaban: 0 - 100% RH, Dapat Menoleransi Uap Air Kondensasi Ringan

Referensi Kalibrasi: 20°C, Tekanan Atmosfer Standar 101,325kPa Kalibrasi Udara

4. Struktur Mekanis

Bahan Shell: ABS Plastik Teknik tahan panas

Metode pemasangan: Tipe flange pipa asupan lurus, dipasang di antara filter udara dan throttle

Merek Arah Aliran: Label Shell Arah Aliran Udara, Tidak Dapat Diinstal Kebalik

Antarmuka listrik: Konektor multi-pin kendaraan standar, terhubung langsung ke ECU kendaraan

III. Keuntungan Produk Utama

Chip MEMS termal, output langsung kualitas aliran udara, ECU Tidak diperlukan konversi kepadatan

Pabrik terintegrasi suhu dan kompensasi linier, menyederhanakan pengembangan ECU

Berbagai tegangan kendaraan yang luar biasa 7 - 24V, universal untuk kendaraan bensin / diesel

Tanggapan ≤ 15ms, Cocok dengan presisi akselerasi darurat mesin, kondisi sementara kosong

Inti sensor solid state, tidak ada film yang rentan, anti debu, anti dampak aliran udara, umur panjang

Linear 1 - 5V analog output, kompatibel dengan Umum Mobil ECU Koleksi

IV. Skenario Aplikasi Utama

1Sistem Daya Otomotif (Aplikasi Inti)

Pemantauan Aliran Kualitas Asupan Mesin Bensin / Diesel yang Dikendalikan Elektronik

ECU Core Collection Element for Engine Injection Volume Calculation: Mengontrol injeksi secara tepat berdasarkan volume asupan, mengoptimalkan daya, konsumsi bahan bakar, dan emisi knalpot

Kendaraan penumpang, kendaraan komersial, truk ringan, kendaraan modifikasi suku cadang intake meter

Turbocharger Input Flow Closed-loop Monitoring

2. Gas industri dan peralatan pembakaran

Boiler Gas, Pengendalian Rasio Bahan Bakar Burner Industri

Kompresor udara, Gas Generator Set Pemantauan Aliran Asupan

Peralatan pengolahan gas buang (EGR Exhaust Recirculation) Deteksi rasio udara

3. Peralatan komersial

Unit udara segar besar, peralatan pemurnian industri Pengukuran udara volume besar

Oven Udara Panas Bahan Bakar/Gas, Peralatan Pengeringan Kontrol Aliran Udara Lompatan Tertutup

V. Perbedaan Model Seri

CAFS1000A: Meter Aliran Otomotif Large Flow Type Integrated Pipe (10 - 1000 kg/jam, Komplementer Kendaraan)

CAFS1000B: Model aliran mikro tabung tipe piring kecil, cocok untuk saluran udara kecil industri dan generator oksigen medis

CAFS3000: Sensor aliran MEMS jarak rendah tipe sisipan miniatur (tingkat ccm untuk gas kecil)
