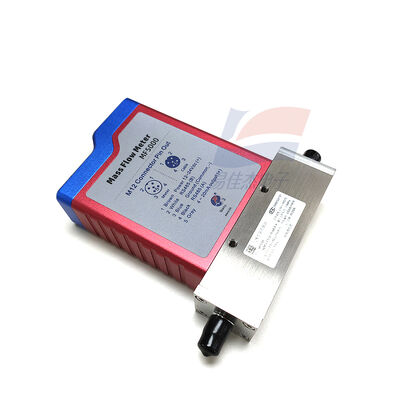

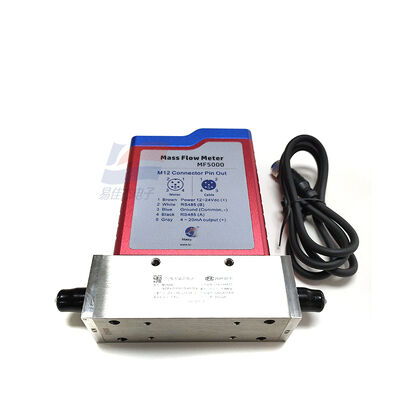

YJJ MF5006-N-50-B-D-R Meteran Aliran Massa Gas Ringkas untuk Kontrol Gas Pelindung Peralatan Laser

Deskripsi produk:

YJJ MF5006-N-50-B-D-R Compact Gas Mass Flow Meter untuk Laser Equipment Protective-Gas Control

Fitur:

I. Analisis Rincian Tabel Kode Model

Lapangan pengkodean Penjelasan rinci

MF5006 seri MF5000, diameter DN6, 1/4-NPT outer thread air port

N Versi standar biasa yang tidak tahan ledakan, tanpa layar LCD

50 Skala penuh 0,5 - 50 SLPM (liter standar per menit)

B output sinyal arus analog 4-20mA

D Kalibrasi pabrik menggunakan udara; mendukung perpindahan koefisien koreksi untuk nitrogen, oksigen, argon, karbon dioksida, dll.

R Struktur kandang versi standar dasar

II. Prinsip pengukuran

Chip sensor panas MEMS perbedaan suhu konstan, langsung mendeteksi aliran massa gas, built-in suhu-tekanan kompensasi otomatis,tidak dipengaruhi oleh fluktuasi tekanan gas pasokan dan suhu lingkunganStruktur penginderaan bypass, kehilangan tekanan pipa sangat rendah.

III. Parameter kinerja inti

Rentang aliran: 0,5 - 50 SLPM

Keakuratan pengukuran: ± 1,5 + 0,5% FS

Kesalahan pengulangan: ≤ ± 0,75% FS

Rasio jangkauan: 1001, dapat secara stabil mengukur dari aliran kecil ke aliran besar

Waktu respons T90: ≤ 125 ms

Kondisi kalibrasi: 20°C, tekanan atmosfer standar udara bersih

IV. Spesifikasi listrik

Sumber daya listrik: DC 8 - 24V sumber daya DC industri

Total arus kerja: ≤ 50mA

Sinyal output: B spesifikasi 4 - 20mA output arus linier, 4mA sesuai dengan 0 arus, 20mA sesuai dengan skala penuh 50 SLPM

Antarmuka komunikasi: No RS485, tidak ada layar LCD; cocok untuk koneksi langsung ke modul akuisisi PLC

V. Parameter lingkungan dan tekanan

Suhu lingkungan instrumen: -20°C ~ +65°C

Suhu gas yang diukur: -10°C ~ +55°C

Kapasitas bantalan tekanan maksimum: 1,5MPa (15bar)

Kelembaban kerja: 0 - 95% RH, tidak ada kondensasi uap air

Media yang kompatibel: udara, nitrogen, oksigen, argon, karbon dioksida, dll. Gas kering dan tidak korosif

Kelas perlindungan: IP40

VI. Parameter struktur mekanik

Antarmuka pipa: benang eksternal 1/4-NPT

Diameter dalam saluran sensor 6 mm

Bahan rongga jalur gas: 304 stainless steel

Mendukung instalasi multi-arah horizontal, vertikal

VII. Fitur produk

Kerugian tekanan ultra-rendah, tidak akan menyebabkan attenuasi tekanan pipa gas pasokan

Rasio kisaran luas, dapat secara stabil mengukur 0.5SLPM aliran gas kecil

Standar 4 - output arus industri 20mA, kabel sederhana, kompatibel dengan sebagian besar peralatan kontrol industri

Badan kompak tanpa tampilan, menghemat ruang instalasi, cocok untuk integrasi ke dalam jalur gas peralatan secara internal

Interferensi anti-elektromagnetik EMC kelas industri, kompatibel dengan laboratorium, semikonduktor, kondisi peralatan las

Skenario industri aplikasi (ekspor SEO keyword embedding)

Jaringan pasokan gas laboratorium, pemantauan jalur gas peralatan pembangkit oksigen, gas pelindung las, gas proses semikonduktor, deteksi pipa udara terkompresi, gas masuk sel bahan bakar,instrumen pengambilan sampel udara lingkungan, sistem pasokan gas inert
