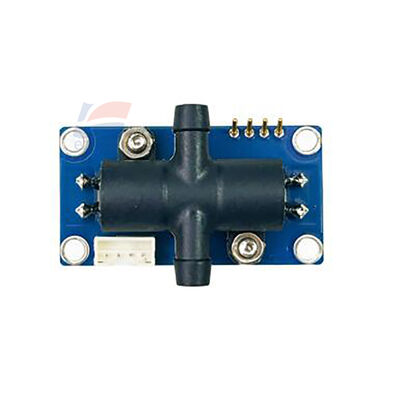

YJJ DM-OFC-B3 Sensor Aliran Konsentrasi Oksigen Ultrasonik TOF Modul O2 dengan EMC yang Ditingkatkan

Deskripsi Produk:

YJJ DM-OFC-B3 Sensor Aliran Konsentrasi Oksigen Ultrasonik Modul TOF O2 Dengan EMC yang Ditingkatkan

Fitur:

Sensor Aliran Konsentrasi Oksigen Ultrasonik DM-OFC-B3

Deskripsi Parameter

Model: DM-OFC-B3, metode perbedaan waktu terbang ultrasonik TOF, versi konfigurasi teratas dari seri DM-OFC, **kompensasi ganda suhu dan tekanan + anti-interferensi EMC yang ditingkatkan**, kompatibel dengan ventilator medis aliran ultra-tinggi dan peralatan terapi oksigen aliran tinggi HFNC; hanya untuk gas campuran biner O₂/N₂

Informasi Dasar

- Model: DM-OFC-B3

- Prinsip deteksi: Waktu terbang ultrasonik TOF

- Media pengukuran: Gas campuran biner Oksigen + Nitrogen (produksi oksigen PSA / gas keluaran ventilator)

- Aplikasi: Ventilator medis, perangkat terapi oksigen aliran tinggi HFNC, unit produksi oksigen industri aliran besar; pemantauan online simultan kemurnian oksigen + aliran gas, integrasi mesin lengkap ODM, penggantian sensor peralatan lama

- Posisi versi: Versi dasar B0 → Versi yang ditingkatkan B1 → B2 dengan kompensasi tekanan → **Model unggulan B3, EMC yang ditingkatkan, anti-interferensi elektromagnetik yang lebih kuat, cocok untuk peralatan medis**

Parameter pengukuran inti

- Rentang konsentrasi O₂: **20,5% ~ 95,6% VOL**

- Resolusi konsentrasi: 0,1% VOL

- Akurasi konsentrasi: ±1,2% FS (5~50℃, kompensasi ganda suhu dan tekanan)

- Rentang aliran: **0 ~ 30 L/menit**

- Resolusi aliran: 0,1 L/menit

- Akurasi aliran: ±0,2 L/menit

- Waktu respons T90: ≤0,8s

- Pemanasan: Startup cepat saat dinyalakan, mencapai akurasi penuh dalam 2 menit

Parameter kelistrikan

- Tegangan suplai: DC 5V ~ 12V (tipikal DC12V)

- Arus kerja rata-rata: ≤50mA

- Keluaran komunikasi: UART TTL 3,3V (baud rate 9600), RS485 opsional

- Bawaan: **Algoritma kompensasi ganda suhu + tekanan + kompatibilitas elektromagnetik EMC yang ditingkatkan**, pengukuran stabil dengan adanya interferensi catu daya switching dan motor

Kondisi lingkungan

- Suhu kerja: 5℃ ~ 50℃

- Kelembaban kerja: 5~85% RH, **tanpa kondensasi**

- Tekanan toleransi maksimum: 180kPa

- Persyaratan gas sampel: Pra-penyaringan dan dehidrasi, tanpa air cair, debu, CO₂/VOC dan gas pengotor lainnya

- Masa pakai: ≥10 tahun, tanpa elemen habis pakai elektrokimia, bebas dari kalibrasi sering dalam jangka panjang

Spesifikasi fisik

- Dimensi: 120,5 × 22 × 22 mm

- Berat: 25g

- Jalur gas: Jalur gas lurus, kehilangan tekanan sangat rendah, tidak ada batasan arah untuk gas masuk dan keluar, nyaman untuk integrasi pipa

Poin penjualan produk

1. Teknologi ultrasonik TOF, **pengumpulan parameter kemurnian oksigen + laju aliran secara bersamaan**, satu modul menggantikan 2 sensor

2. Kompensasi ganda suhu dan tekanan + EMC yang ditingkatkan, anti-interferensi elektromagnetik, cocok untuk kondisi elektromagnetik yang kompleks pada peralatan medis

3. Batas atas laju aliran ditingkatkan menjadi 30L/menit, cocok untuk ventilator, peralatan terapi oksigen aliran tinggi HFNC aliran besar

4. Tanpa elemen habis pakai, masa pakai lama, mengurangi biaya kalibrasi dan pemeliharaan di kemudian hari

5. Keluaran serial digital UART, nyaman untuk koneksi motherboard tertanam, mendukung pengembangan dan penggantian pemeliharaan ODM untuk peralatan medis
