Detail produk:
|
| Akurasi Pengukuran: | ±(2 + 0,5% FS) | Pengulangan: | 0,5% |
|---|---|---|---|
| Tekanan kerja maksimum: | 200 kPa | Kehilangan tekanan maksimum: | ≤ 150 tahun |
| Waktu respons: | ≤ 50 ms | Tegangan Pasokan: | 5~15VDC |
| Arus kerja: | ≤ 30 ma | Keluaran Sinyal: | + analog 0,5~4,5V |
| Menyoroti: | Sensor aliran gas termal MEMS,Sensor aliran udara ventilator medis,Sensor aliran penganalisis gas dengan garansi |
||
Deskripsi Produk:

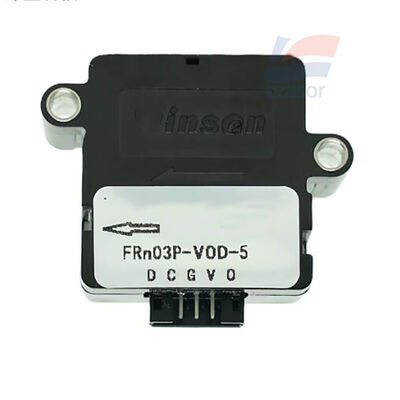

Sensor Aliran Massa Gas Termal MEMS YJJ FRn03H 50~2000SCCM untuk Penganalisis Gas & Ventilator Medis
Fitur:
Sensor aliran massa termal MEMS FRn03H
Prinsip: Aliran massa termal MEMS, **mengukur aliran massa secara langsung, tidak perlu kompensasi suhu dan tekanan**; FRn03H adalah versi yang ditingkatkan dari FR03H, dengan stabilitas titik nol yang sangat meningkat, kehilangan tekanan rendah, dan kemampuan pengukuran aliran mikro. Winsen Ele...
Parameter aliran inti
- Rentang opsional: **50 / 100 / 200 / 300 / 400 / 500 / 1000 / 2000 SCCM (0,05~2 SLM)**, terkalibrasi pabrik dengan udara (20°C, 101,325kPa) Winsen Ele...
- Akurasi pengukuran: ±(2+0,5% FS)
- Pengulangan: 0,5%
- Tekanan kerja maksimum: 200 kPa
- Kehilangan tekanan maksimum: ≤150 Pa (kehilangan tekanan rendah, ramah untuk sistem aliran mikro)
- Waktu respons: ≤50 ms
- Media terukur: gas kering, bersih, tidak korosif (udara, N2, O2, dll.)
Parameter kelistrikan
- Tegangan suplai: **5~15 VDC**
- Arus kerja: ≤30 mA
- Keluaran sinyal: **I²C digital + 0,5~4,5V analog tegangan** keluaran ganda
- Laju komunikasi I²C: 100 kHz
- Antarmuka kelistrikan: colokan PH2.0-5P / soket 5P 2,54mm (salah satu opsi)
Parameter lingkungan
- Suhu kerja: 0°C ~ +50°C
- Suhu penyimpanan: -20°C ~ +65°C
- Antarmuka mekanis: antarmuka konektor cepat selang fleksibel DN3
Fitur produk
1. Aliran massa termal MEMS, keluaran aliran massa langsung, tidak perlu kompensasi suhu dan tekanan
2. Versi yang ditingkatkan FRn03H, drift nol lebih kecil, stabilitas skala penuh lebih kuat
3. Kehilangan tekanan sangat rendah, cocok untuk rasio gas aliran mikro, dan kontrol pasokan gas yang presisi
4. Keluaran sinyal ganda, I2C digital untuk akuisisi mudah oleh mikrokontroler, tegangan analog kompatibel dengan papan akuisisi tradisional
5. Ukuran ringkas, nyaman untuk integrasi ke dalam penganalisis portabel dan peralatan medis
Aplikasi tipikal
1. Pemantauan gas sampel internal untuk penganalisis gas dan penganalisis gas asap (kompatibel dengan penganalisis gas asap Solman Anda sebelumnya)
2. Peralatan medis: ventilator, mesin anestesi, pemantauan aliran mikro untuk pengiriman oksigen
3. Perangkat rasio gas dan pengenceran gas, kontrol gas mikro di laboratorium
4. Sel bahan bakar, deteksi kebocoran gas, pemantauan aliran untuk sirkuit pneumatik industri kecil
Spesifikasi:
| Tegangan catu daya | 5 - 15 VDC |
| Arus kerja | ≤ 30 mA |
| Keluaran sinyal | I²C digital + 0,5 - 4,5V tegangan analog |
| Antarmuka kelistrikan | Colokan PH2.0-5P / soket 5-pin 2,54mm |
| Frekuensi Cut-off Low-pass FLPF | 7Hz |
![]()
